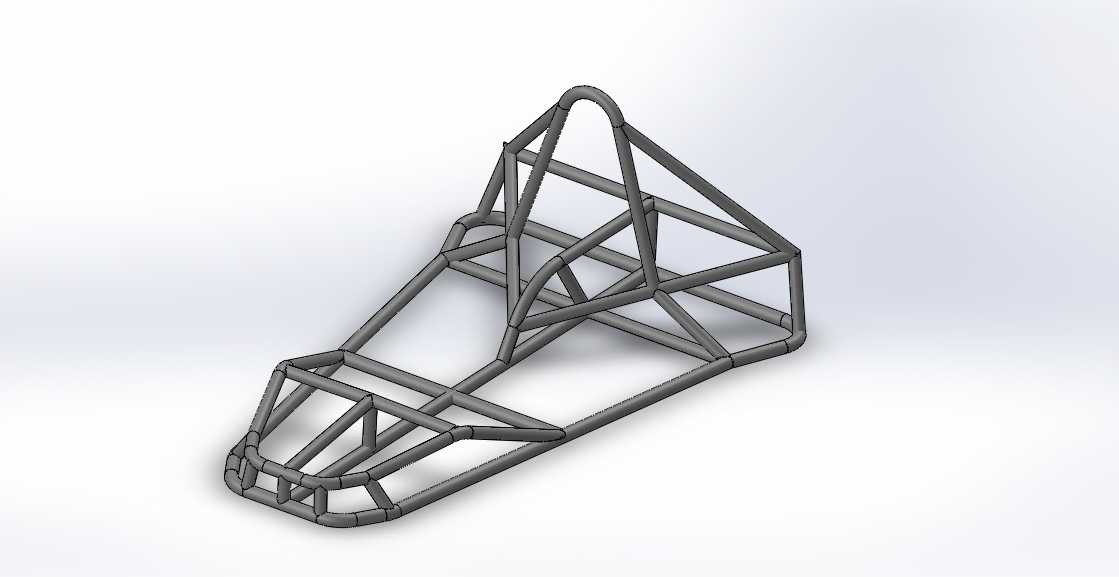

钢管桁架式卡丁车车架底盘结构

　　该卡丁车底盘采用空间钢管桁架结构形式，所有承载杆件均采用等径圆管弯制后拼焊成型，整体结构完全围绕小型竞速卡丁车的使用场景搭建，可适配非铺装场地、小型赛道的休闲娱乐与入门级竞速使用需求。从实际使用角度出发，整个底盘的杆件排布完全遵循受力传递路径设计：前部区域的桁架结构预留出转向机构、前悬安装点与前轮跳动的安全边界，杆件间距经过反复校核，既保证碰撞时的溃缩吸能空间，又不会过度占用驾驶舱的腿部活动区域。中部驾驶舱区域的侧边防撞桁架采用双层斜撑布局，在车辆发生侧滑碰撞时可将冲击力快速分散至整个车架，避免局部杆件变形侵入乘员空间，同时该区域的底部横梁预留了座椅安装孔位、安全带固定点，安装面的平面度公差控制在1mm以内，

　　保证座椅安装后不会出现偏移。后部桁架结构围绕动力总成、后轴安装位设计，斜向支撑件直接连接主纵梁与后悬安装点，可将动力输出的反作用力、后轮跳动的冲击载荷均匀传递至整个车架，避免局部应力集中导致焊缝开裂。整个底盘的外形尺寸完全遵循入门级卡丁车的通用边界，轴距控制在适配10-12寸轮辋的范围，轮距预留出轮胎转向与跳动的间隙，所有外露管端均做圆弧收口处理，避免尖锐边角造成装配或使用中的划伤。设计过程中优先考虑焊接工艺的可实现性，所有相贯线位置均采用标准相贯切口，无需复杂工装即可完成定位拼焊，杆件的壁厚选择兼顾轻量化与结构强度，在保证整车抗扭刚度满足激烈驾驶需求的前提下，尽可能降低车架整体重量。前部的防撞结构采用向上延伸的弯管设计，可在正面碰撞时引导受力向上分散，避免冲击力直接传递至驾驶舱，底部的纵梁全程贯通，作为整个底盘的主承载构件，所有横向、斜向支撑件均与主纵梁直接焊接，不存在受力断点。
