USB充电数据传输线缆结构设计

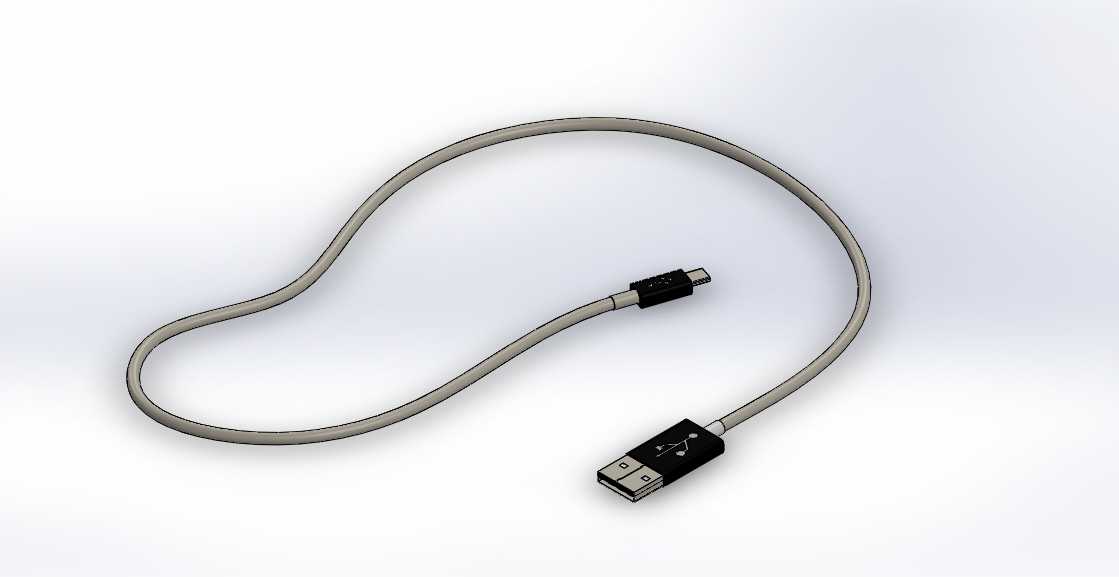

　　日常消费电子设备的互联场景中，这类USB线缆是承担电力输送与信号传输的核心连接载体，小到手持数码终端、便携穿戴设备，大到桌面外设、小型工业检测手持终端，都需要这类线缆完成设备与电源、设备与主机之间的物理连接。从结构设计层面看，线缆整体采用柔性线身搭配两端硬质接头的组合方案，线身部分做了耐弯折的结构优化，内部芯线按电力传输、信号差分传输的功能做了分组屏蔽，外层包覆柔性绝缘护套，既可以保证日常使用时反复弯折不会出现芯线断裂，也能避免外部电磁干扰对数据传输稳定性造成影响。两端接头分别对应标准USB公头与微型USB接口，接头部分做了应力释放过渡结构，在接头与线身的衔接位置做了渐扩式的护套设计，能大幅降低插拔、

　　拉扯过程中接头根部的应力集中问题，减少日常使用中线缆接头处断裂的常见故障。建模过程中需要重点把控接头的外形公差，标准USB接头的金属插片尺寸、接口内部的触点位置都需要符合通用接口规范，保证模型在后续做装配验证时，能和对应的标准母座完成无干涉配合。线身的弯曲形态是按照日常自然放置的松弛状态做的曲面拟合，没有做生硬的直角弯折，还原了柔性线缆在无外力强制约束下的自然形态，线身外径控制在常规便携设备线缆的通用尺寸范围内，既不会因为线径过粗导致便携性下降，也不会因为线径过细影响内部芯线的排布空间与结构强度。这类线缆在实际选型搭配时，需要匹配对应设备的接口类型与传输速率要求，建模时还原的接头结构细节，可以直接用于设备接口周边的装配间隙校验，

　　确认设备外壳的接口开口位置、深度是否能和线缆接头完成匹配，避免出现接头插不到位、和设备外壳干涉的问题。线身的柔性属性在建模时通过曲面的自然曲率做了体现，没有将线身做成刚性直杆结构，能更真实地模拟线缆在实际布线、使用时的形态，方便设计人员评估设备配套线缆的摆放空间、弯折半径是否满足使用需求。
