钢管桁架式卡丁车车架底盘结构设计

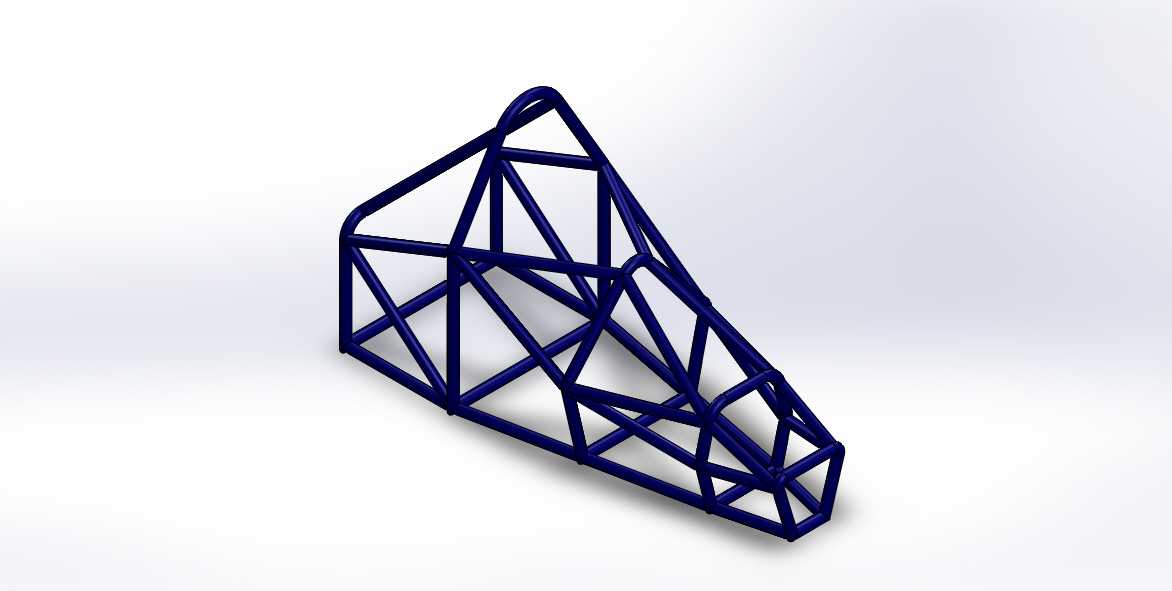

　　该卡丁车底盘采用空间钢管桁架式承载结构，是卡丁车整车的核心承载基体，所有行驶系统、动力总成、转向机构、座椅及防护构件都需要依托该底盘完成安装定位，直接决定整车的行驶刚性、碰撞安全性与操控响应特性。在休闲娱乐场地运营、青少年赛车培训、民间赛道竞速等场景中，这类桁架式底盘的应用占比极高，相比冲压焊接式一体式底盘，钢管桁架结构拥有更灵活的尺寸调整空间，可根据不同使用场景的动力配置、驾乘人员体型、赛道特性灵活调整杆件布局，无需重新开制大型冲压模具，小批量定制生产的适配性更强。从设计逻辑来看，该底盘的杆件排布完全遵循载荷传递路径规划：前部锥形收窄的桁架段用于容纳转向机构与前悬安装点，杆件采用斜向交叉排布，可将前轮受到的路面冲击、

　　转向侧向力均匀分散到整个主舱框架；中部乘员舱区域采用大尺寸三角形稳定结构，在控制整体重量的前提下保证侧向抗扭刚度，避免过弯时车架形变导致的操控迟滞；后部桁架段预留动力总成与后驱系统的安装接口，杆件密度适当提升，用于承受动力输出的反扭矩与后轮驱动的纵向载荷。设计过程中需要重点把控各安装点的边界尺寸：前部转向立柱安装位的同轴度公差需要控制在合理范围内，避免转向卡滞；中部座椅安装横梁的间距需要匹配通用赛车座椅的安装孔位，同时预留安全带固定点的焊接平面；后部发动机安装支座的位置需要兼顾轴荷分配，避免整车重心过度偏后导致起步打滑。整个底盘的外轮廓尺寸充分考虑场地卡丁车的通行边界，宽度适配常规赛道的防护栏间距，前部收窄的结构可缩小转弯半径，

　　提升场地内的行驶灵活性，底部杆件的离地间隙兼顾非铺装路面的通过性与铺装赛道的低重心需求，桁架杆件的连接节点全部采用相贯线焊接设计，避免应力集中导致的焊缝开裂，在长期高频次的场地运营场景下，这类结构的维护成本更低，局部杆件出现变形时可单独切割更换，无需整体报废车架。
