钢管桁架式卡丁车承载车架结构设计

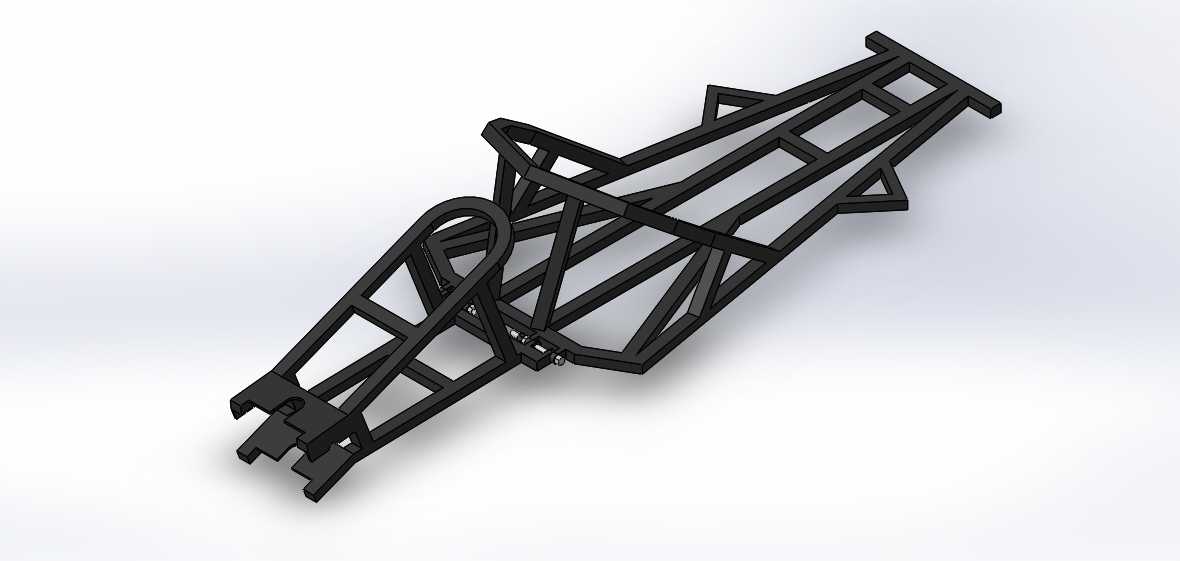

　　该卡丁车底盘采用空间钢管桁架式承载结构设计，核心定位为小型非道路休闲竞速车辆的核心承载基体，主要应用于户外休闲车场、青少年卡丁车培训、业余竞速赛事等场景，承担整车所有部件的安装定位与行驶过程中的载荷传递作用。设计阶段优先考虑结构轻量化与抗扭刚度的平衡，所有杆件均采用圆形无缝钢管弯折后焊接成型，通过三角形稳定桁架结构分散行驶过程中产生的冲击载荷，避免局部应力集中导致的结构失效。从安装边界来看，车架前部预留了转向机构安装位，兼容常见的齿轮齿条式转向器安装孔位，前部下方设置了前悬架摆臂的铰接支座，孔位同轴度公差控制在0.1mm以内，保证悬架摆动顺畅无卡滞；中部区域预留了动力单元安装支架位，可适配单缸汽油机或电动动力总成的安装，

　　安装面平面度公差符合小型动力设备的通用安装要求，同时预留了座椅安装点位，可适配固定式桶型赛车座椅的安装固定；后部区域设置了后轴安装支座与传动系统避让空间，能够兼容整体式后驱动桥的安装，两侧预留了后轮制动系统的安装固定位。车架的外形尺寸参考主流入门级休闲卡丁车的参数边界设计，轮距与轴距的比例经过反复校核，保证低速过弯时的稳定性，避免转向过度带来的侧翻风险，桁架结构的杆件排布避开了驾驶员的腿部活动空间，同时在驾驶位两侧设置了防侧撞的加强杆件，在发生侧面碰撞时能够优先溃缩吸能，保护驾驶员安全。设计过程中对车架的受力路径做了明确规划，纵向载荷从前部防撞梁沿两侧主纵梁传递至后部结构，侧向过弯的载荷通过横向连接杆件分散到整个桁架结构，

　　跳跃落地时的冲击载荷通过悬架安装点附近的斜向加强筋分散，避免单根杆件承受过大冲击。所有焊接节点均做了圆弧过渡处理，减少焊接应力集中，管材的壁厚选择兼顾了强度与轻量化要求，在保证整车抗扭刚度满足竞速需求的前提下，尽可能降低车架自重，提升车辆的动力响应表现。
