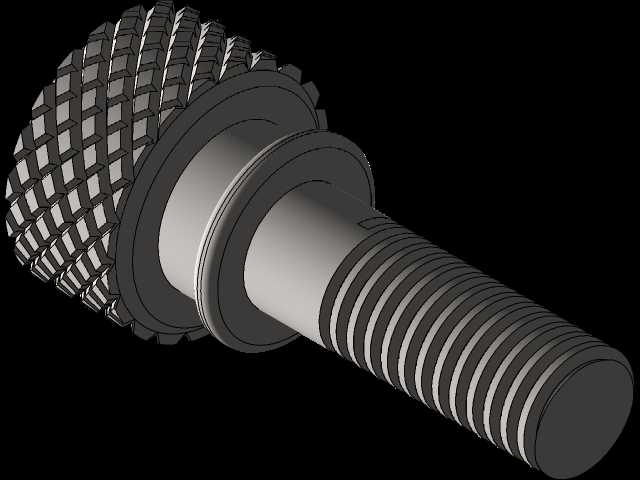

网纹滚花头台阶外螺纹紧固件结构

　　这类带网纹滚花头部的台阶螺栓，常应用在需要手动频繁松紧调整的工装夹具、检测治具、小型仪器面板装配场景中，不需要借助扳手等工具，操作人员直接用手指捏住滚花头部施加扭矩即可完成装拆，在经常需要更换工装模块、调整定位间隙的工位上，能大幅减少辅助操作时间，避免因工具磕碰造成的工件表面划伤。从结构设计来看，头部的网纹滚花采用径向交错的滚压纹路成型，纹路的齿距和深度控制在手指捏持时不会打滑、同时不会硌伤操作人员皮肤的范围，滚花段下方设置的轴肩台阶，一方面起到安装限位的作用，装配时台阶端面贴合被连接件表面，能精准控制螺纹拧入深度，避免螺纹旋入过深顶坏对面的薄壁零件，另一方面也能增大头部的承压面积，分散连接部位的压应力，

　　防止软质被连接件表面被压出凹陷。螺杆部分的螺纹采用普通公制粗牙设计，螺纹段长度适配常见的2-3层薄板叠装场景，螺纹收尾处设置合理的退刀结构，避免螺纹加工末端出现乱牙、飞边，装配时不会卡滞在被连接件的穿装孔内。设计这类零件时，首先要确认安装边界：滚花头部的外径要比穿装孔直径大3mm以上，保证台阶面能完全贴合承压，滚花段的轴向长度要预留足够的手指捏持空间，一般不小于8mm，方便两指捏住施加足够的拧紧扭矩，台阶轴段的光杆部分直径要和穿装孔保持间隙配合，公差控制在H8/h7区间，既保证穿装顺畅，又不会出现过大的径向窜动。光杆段和螺纹段的同轴度要控制在0.05mm以内，避免装配后螺杆偏斜，导致连接受力不均出现滑牙。实际选型应用时，

　　要注意这类手拧滚花螺栓的拧紧扭矩上限不超过5N·m，不适合用在大载荷、强振动的永久连接场景，仅适合需要频繁手动调节、载荷较小的定位连接部位，比如仪器面板的盖板固定、工装的快速压块定位、电子设备的可拆卸侧板连接等场景。建模过程中，滚花特征可以通过圆周阵列交叉切除的方式实现，不需要做完全写实的微小齿形细节，在保证外观特征准确的前提下，适当简化齿形结构能减少模型的数据量，方便后续装配调用。
