外六角尖端自攻拉力螺栓结构设计

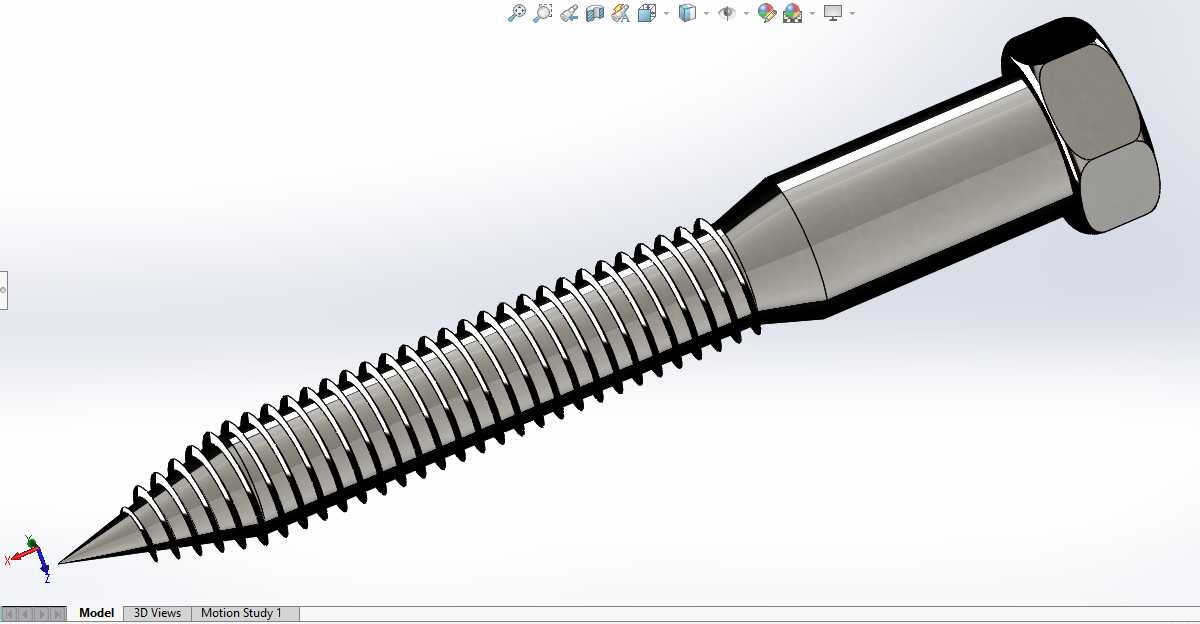

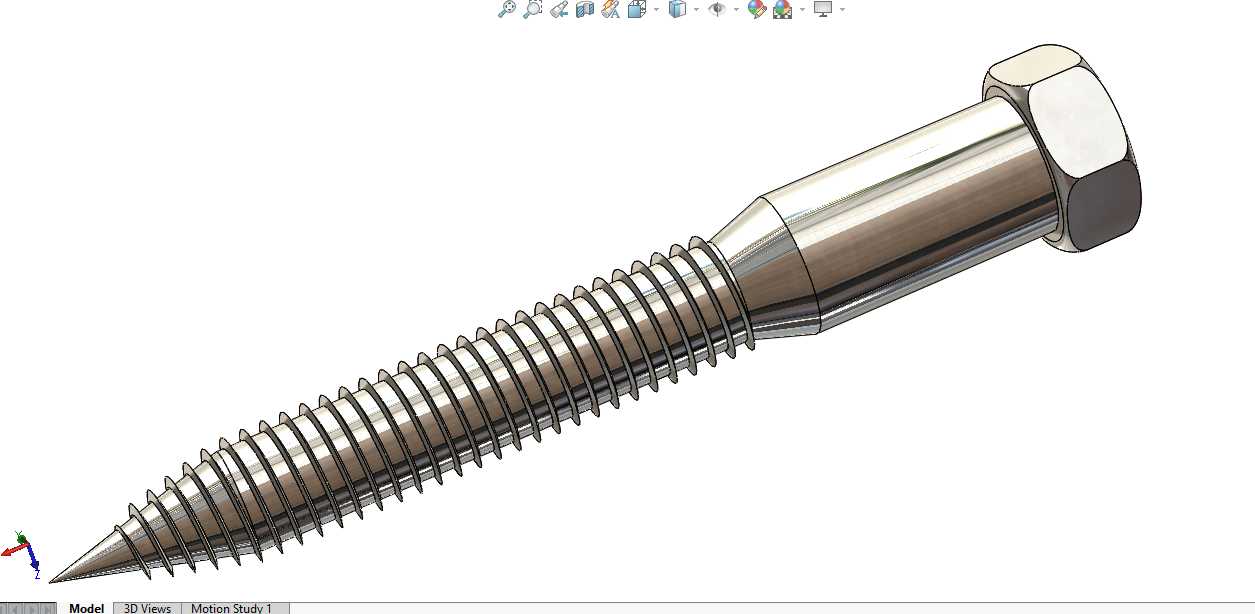

　　这类外六角尖端拉力螺栓，常被用在薄板金属构件固定、户外钢结构临时拉结、木质承重框架与金属预埋件的连接场景中，和普通机牙螺栓不同，它不需要预先在被连接件上攻出配套内螺纹，靠尖端的自攻牙型在拧入过程中自行切削出啮合螺纹，大幅降低现场施工的预处理工作量，尤其适合野外作业、现场装配条件有限的安装场景。从结构设计逻辑来看，头部采用标准外六角构型，可适配普通开口扳手、套筒扳手施加拧紧力矩，相比十字槽、一字槽的头部构型，能承受更大的拧紧扭矩，不容易出现槽口滑牙失效的问题，适合需要较大预紧拉力的连接工况。杆部靠近头部的位置做了一段无牙光杆段，这段光杆的直径略大于螺纹大径，在螺栓拧入到位后，光杆段会与被连接件的安装孔形成小间隙配合，

　　既可以起到定位导向作用，避免螺栓拧入过程中出现偏斜，也能在承受横向剪切力时，分担螺纹牙的受力，减少螺纹牙受剪变形的风险。尖端部分做了渐进式的缩径锥面，锥角经过反复校核，既保证拧入初始阶段的导向对中性，又能让最前端的切削牙顺利切入被连接基材，不会出现尖端顶在基材表面打滑、无法攻入的问题。螺纹部分采用的是粗牙三角螺纹构型，牙距比普通机牙螺栓更大，牙侧角经过优化，拧入时的切削阻力更小，同时啮合后的牙面接触面积足够，能提供可靠的轴向拉力承载能力。在实际选型使用时，需要注意安装边界尺寸：螺栓光杆段的长度要匹配上层被连接件的总厚度，避免光杆段过长导致螺纹无法完全啮合下层基材，或是光杆段过短使得螺纹提前啮合上层件，造成连接间隙无法消除；

　　头部的六角对边尺寸要预留足够的扳手操作空间，避免安装时扳手无法套入头部，或是拧紧过程中与周边构件发生干涉。这类螺栓在承受动态拉力载荷的工况下，螺纹啮合长度需要保证不小于螺栓公称直径的1.5倍，才能避免长期受载后出现螺纹滑牙脱出的问题，同时在连接不同材质的构件时，比如连接铝合金型材与木质构件，需要控制拧紧力矩，避免力矩过大导致软质基材内的螺纹被剪切破坏，失去连接紧固能力。建模过程中，螺纹牙型的收尾部分做了自然退刀结构，避免在光杆与螺纹衔接处出现应力集中的直角棱边，提升螺栓整体的抗疲劳性能，头部与杆部的衔接位置做了小半径过渡圆角，同样是为了降低应力集中，减少受拉时头部断裂的失效概率。
