弯钩型预埋锚固地脚螺栓结构设计

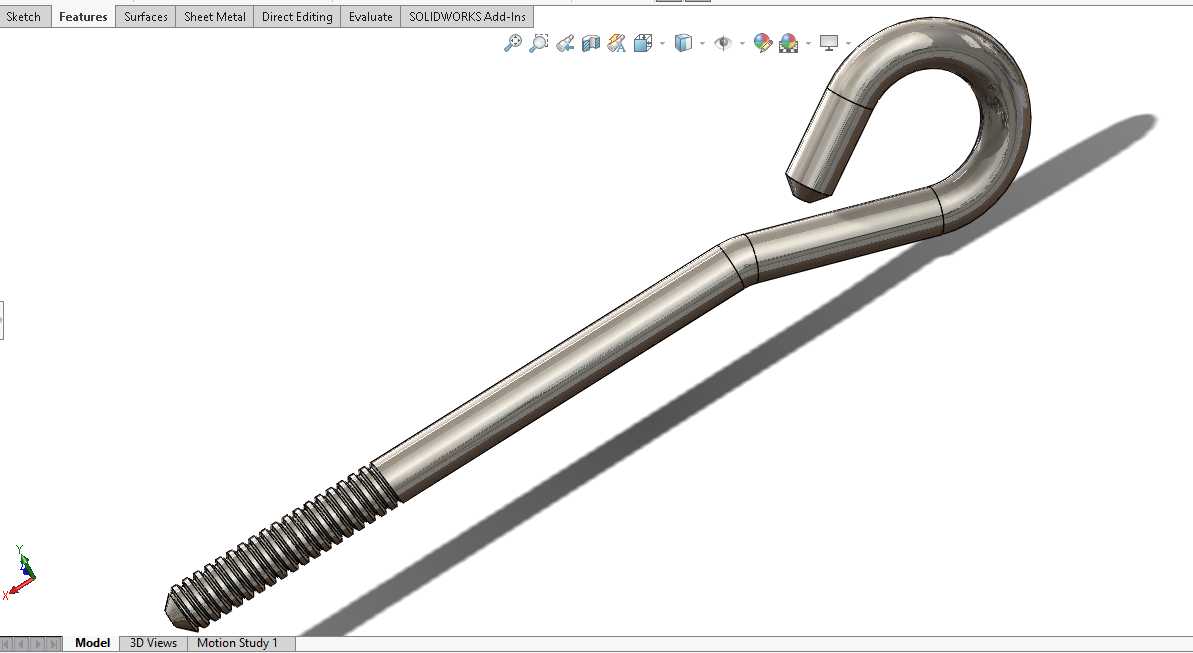

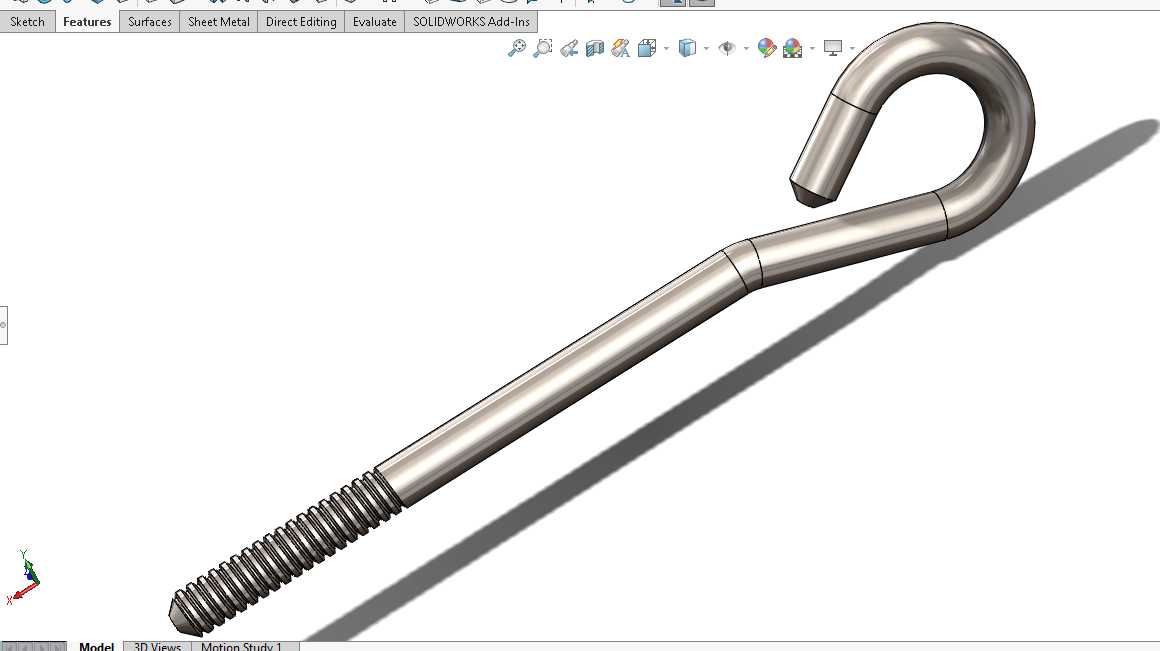

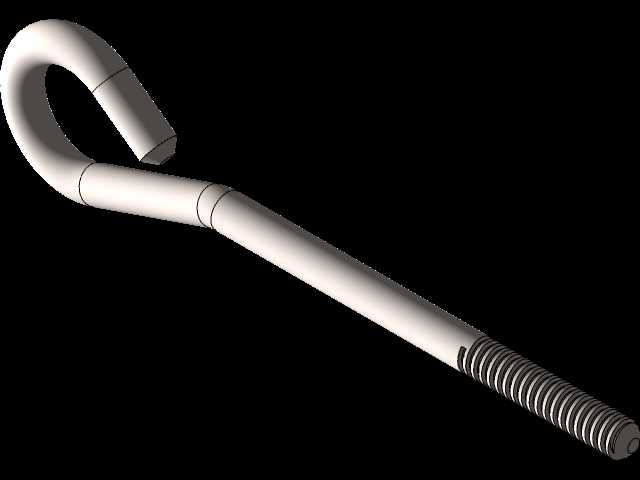

　　这类弯钩型地脚螺栓主要应用于工业厂房钢结构柱脚、重型设备基座、输电塔架基础等需要将上部荷载传递至混凝土基础的场景，核心作用是通过预埋段与混凝土的握裹力、弯钩的机械锚固力，抵抗上部结构传来的拉力、剪力与倾覆力矩，避免设备或结构在运行、受载时出现位移、抬升或倾覆。从结构设计逻辑来看，杆部采用等直径圆钢加工，一端轧制标准外螺纹，用于配合螺母、垫片完成上部构件的锁紧固定，螺纹段长度需满足双螺母锁紧、预留调节余量的要求，通常要覆盖垫片厚度、双螺母厚度以及上部安装板的厚度偏差，避免螺纹啮合长度不足导致锁紧失效。另一端的9字形弯钩是核心锚固结构，弯钩的弯曲半径、直段预留长度都经过受力验算，弯曲半径过小会导致圆钢冷弯时产生微裂纹，降低构件疲劳强度，

　　过大则会削弱锚固端的机械咬合作用，弯钩末端的直段长度需保证混凝土浇筑后不会从基础中拔出，在承受动荷载的场景下，弯钩内侧还可增设横向锚筋，进一步提升抗拔承载力。设计时需要明确安装边界参数：螺栓的总长度需根据基础混凝土厚度、上部安装板标高、垫层厚度确定，预埋时弯钩端需距离基础垫层留有足够保护层厚度，避免混凝土浇筑后螺栓外露锈蚀，螺纹段在预埋施工时需要做防护包裹，避免混凝土浆体污染螺纹导致后续螺母无法旋合。杆身的光杆段与混凝土的接触面积决定了握裹力大小，设计时不会在光杆段做额外涂层处理，保证与混凝土的粘结性能，螺纹段的公差配合采用普通粗牙螺纹的中等公差等级，适配市面上通用的六角螺母与平垫、弹垫，无需定制专用紧固件。在设备安装场景中，

　　这类螺栓通常在基础浇筑前就通过定位模板固定好相对位置，定位精度需控制在毫米级，避免后续设备安装时孔位错位，部分对标高调节要求高的场景，会在螺栓底部配套可调支座，在混凝土初凝前微调螺栓顶部标高，适配不同厚度的安装垫片。不同于膨胀螺栓类的后锚固构件，这类预埋地脚螺栓的抗拔、抗剪承载力更高，适用于静载、动载较大的重型设备与结构连接，设计时会根据上部荷载的大小核算杆径、锚固长度，确保连接可靠性满足全生命周期的使用要求。
