内六角圆柱头实心螺栓结构设计

　　在各类机械装配场景中，紧固件的选型直接决定设备连接的可靠性与长期运行稳定性，这款内六角圆柱头螺栓是机械结构连接中应用极广的一类基础零件。从实际应用场景来看，这类螺栓常被用于空间受限的装配工位，比如自动化设备的钣金框架拼接、机床内部传动组件的端面固定、工装夹具的模块拼接等场景，相比外六角螺栓，内六角驱动形式不需要预留扳手侧向操作空间，仅需在螺栓轴向预留内六角扳手的插入空间即可，能大幅压缩装配所需的预留空间，适配紧凑化的设备结构设计需求。

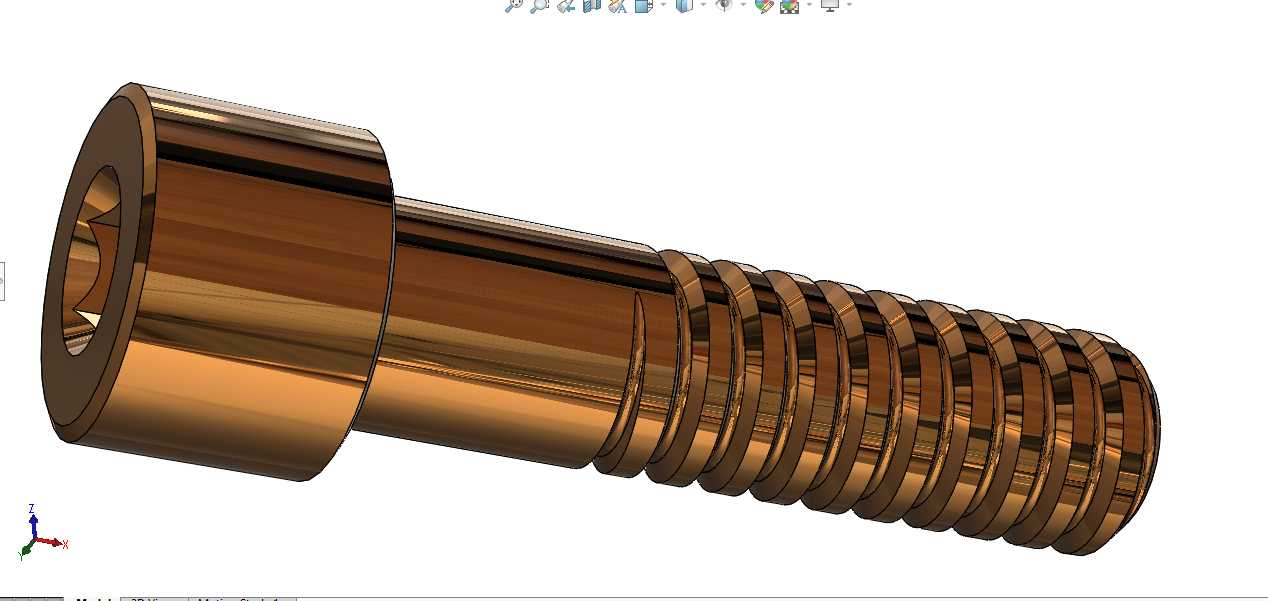

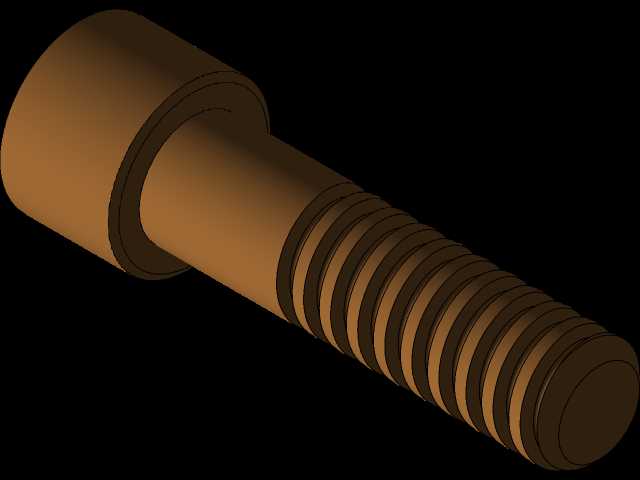

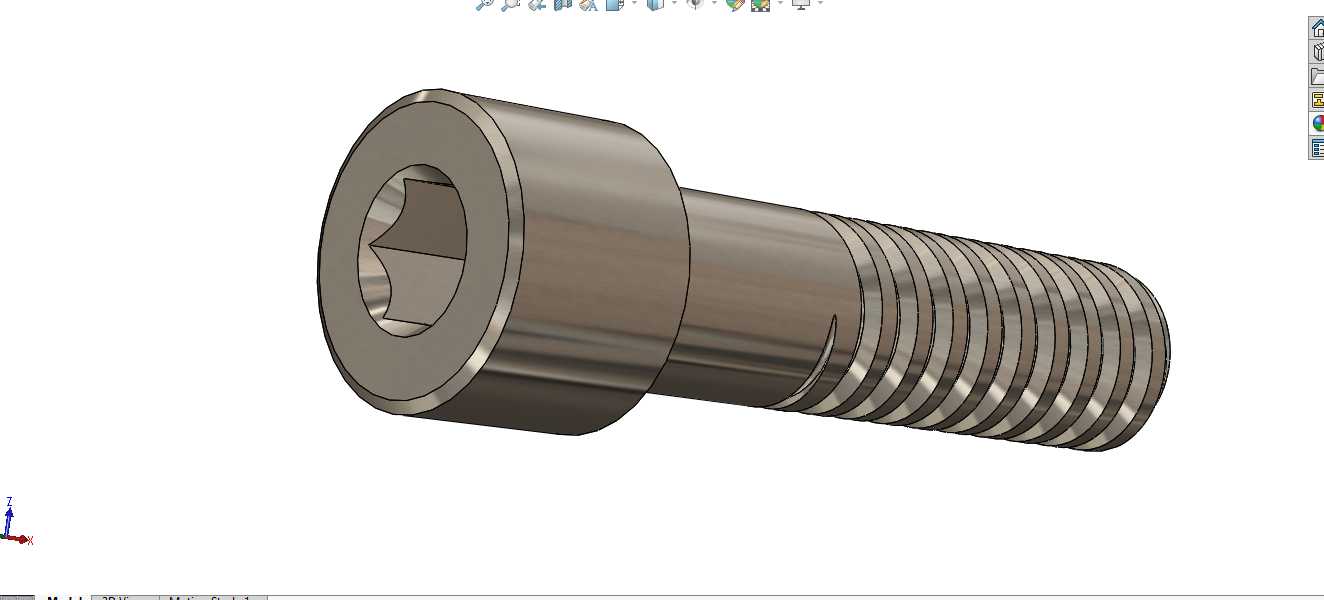

　　从功能特性来看，这款螺栓采用实心杆部设计，杆部靠近头部的位置预留了一段无螺纹的光杆段，装配时该光杆段可与被连接件的安装孔形成间隙配合或过渡配合，起到精准的定位导向作用，避免螺纹段直接承受径向剪切力，提升连接副的抗剪承载能力。头部采用标准圆柱头结构，头部下端面为平整的承压面，装配时可与被连接件表面完全贴合，分散锁紧时的压应力，避免被连接件表面因局部压强过大出现压溃变形，同时圆柱头的外圆可在沉孔安装时与沉孔内壁形成同轴定位，保证螺栓安装后与被连接件的垂直度。螺纹段采用标准公制三角螺纹设计，牙型角为60度，牙顶与牙底均做了微小的圆弧过渡，可有效降低螺纹啮合时的应力集中，提升螺纹副的抗疲劳性能，适配反复拆装的维护场景。

　　从设计思路来看，这款螺栓的建模过程优先保证各功能面的形位公差要求，头部内六角驱动槽的深度与对边尺寸严格匹配标准内六角扳手的尺寸，避免出现扳手打滑、无法插入的问题；头部厚度与杆部直径的比例经过力学校核，保证锁紧时头部不会出现剪切断裂；螺纹段的长度设计覆盖常规的连接厚度需求，光杆段的长度根据被连接件的总厚度做匹配设计，避免光杆段过长导致螺栓无法锁紧，或过短导致螺纹段承受径向力。

　　从安装边界来看，采用沉孔安装时，需在被连接件上加工对应直径与深度的圆柱沉孔，保证螺栓头部完全沉入沉孔内，不突出被连接件表面，避免与周边运动部件发生干涉；采用通孔安装时，需保证被连接件的通孔直径与螺栓光杆段的间隙控制在合理范围内，间隙过大会导致连接定位精度不足，间隙过小会导致装配难度提升。锁紧时需根据螺栓材质与性能等级匹配对应的锁紧扭矩，避免扭矩过大导致螺纹滑牙或螺栓断裂，扭矩过小则无法达到足够的预紧力，容易出现连接松动的问题。
