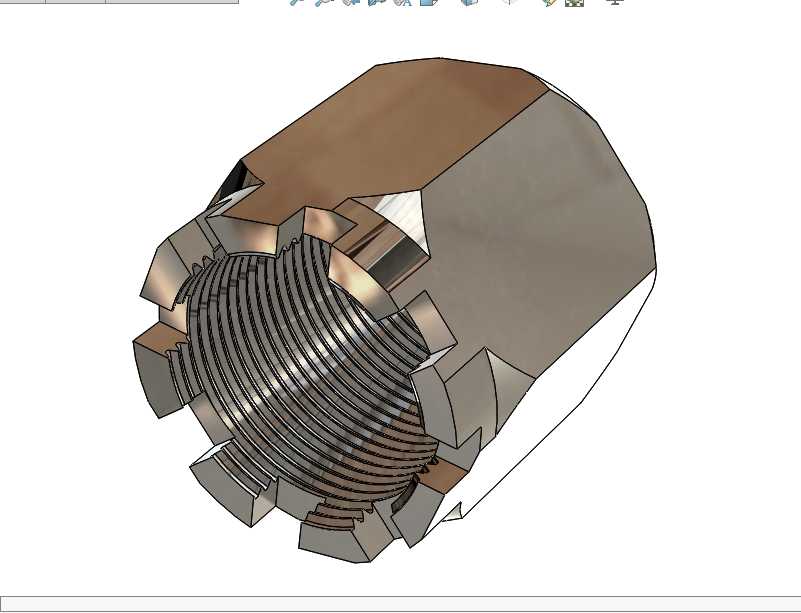

带开槽锁紧结构的多棱面城堡螺母

　　这类带端部开槽的城堡式螺母，常被应用在存在交变振动载荷的机械连接场景中，比如行走机构的轮轴连接、传动系的销轴锁紧部位，配合开口销穿过开槽与螺杆上的径向销孔，能彻底规避螺纹副在持续振动下出现的松脱退扣问题，相比普通六角螺母的摩擦防松结构，这种机械锁止的形式可靠性更高，即便在冲击载荷频繁的工况下也能保持稳定的锁紧力。从结构设计来看，螺母主体采用多棱面的外形结构，并非标准六角轮廓，棱边数量的调整主要是为了匹配特定安装空间下的扳手操作角度，在狭窄的装配工位中，不需要扳手完成大角度回转就能完成拧紧作业，有效降低了现场装配的操作难度。螺母内孔为连续的标准三角内螺纹，螺纹牙型经过公差优化，和对应规格外螺纹配合时能保证足够的啮合长度，

　　螺纹收尾处做了退刀结构处理，避免拧紧时出现螺纹卡滞、牙型变形的问题。端部均匀分布的开槽尺寸经过匹配设计，槽宽刚好适配对应规格的开口销，槽的深度不会过度削减螺母端部的结构强度，同时能保证开口销顺利穿入后，弯折的销腿可以完全贴靠在螺母端面上，不会在运行过程中被周边剐蹭脱出。在安装边界上，这类螺母的对边尺寸、整体高度都和同规格的标准厚螺母保持相近的安装适配性，不需要额外扩大连接部位的避让空间，就能直接替换原有普通锁紧螺母完成升级，螺纹轴线方向的安装空间只需要预留出螺母本身高度加上开口销弯折后的少量余量即可，不需要额外增加轴向的装配尺寸。建模过程中需要重点关注开槽的周向等分精度，以及内螺纹的起止位置和开槽的相对角度，避免出现装配时销孔和开槽错位、无法穿入开口销的问题，多棱面的过渡圆角也需要做合理设置，避免棱角处出现应力集中，在承受较大预紧力时出现棱边崩裂的问题。
