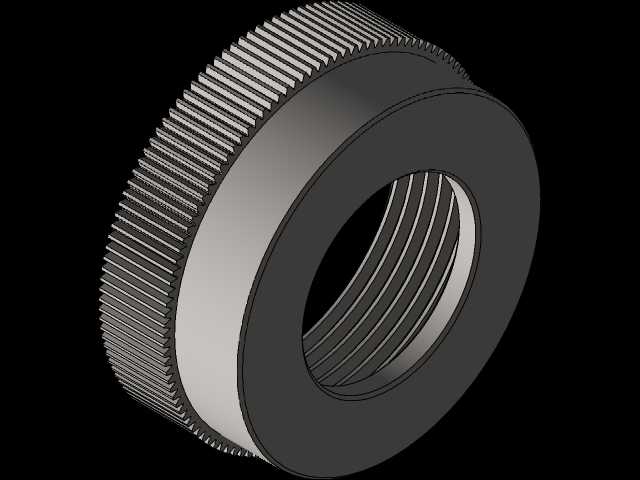

带外滚花内螺纹实心紧固螺母结构

　　这类带外圆周直纹滚花的实心螺母，常被用在需要手动频繁调节锁紧位置的工装夹具、检测治具、小型实验设备以及手动调节的机电组件上，区别于普通六角螺母需要借助扳手拧紧的使用逻辑，外圆周的滚花结构直接增大了手指与螺母外表面的静摩擦系数，操作人员无需额外工具即可徒手完成拧紧、旋松操作，在设备调试、工位快速换型、需要频繁微调压紧力的场景下，能大幅减少操作步骤，提升调试效率。从结构设计逻辑来看，整体采用实心一体式切削加工成型，没有拼接、焊接结构，整体刚性远高于冲压薄壁螺母，在承受轴向预紧力时不会出现侧壁变形、螺纹滑牙的问题，内螺纹采用标准公制三角螺纹设计，牙型角60度，螺纹中径公差按照中等精度配合等级加工，能和对应规格的外螺纹件实现顺畅旋合，

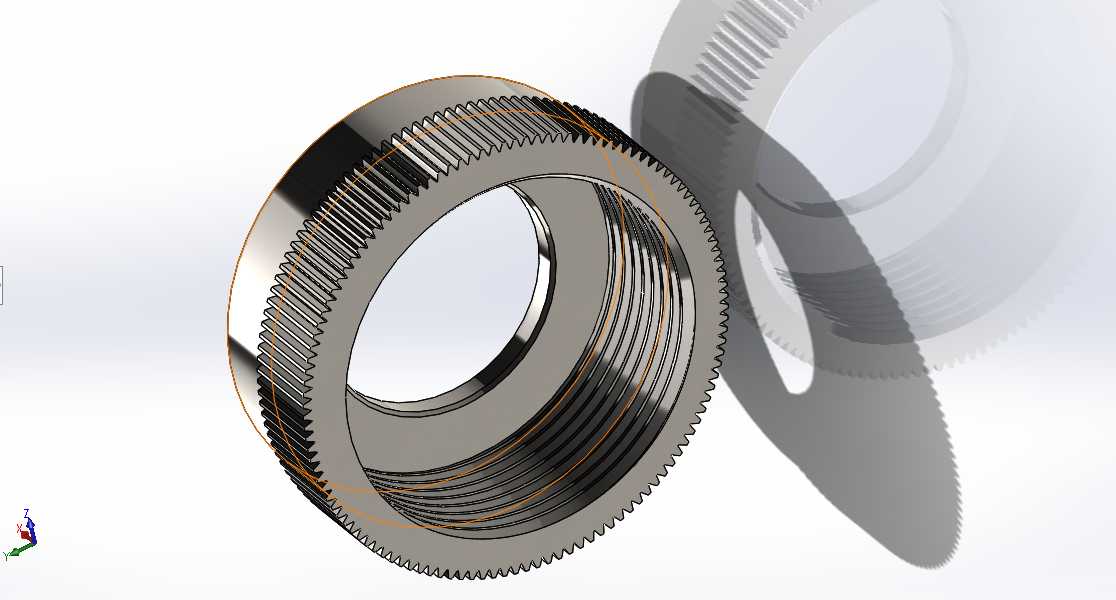

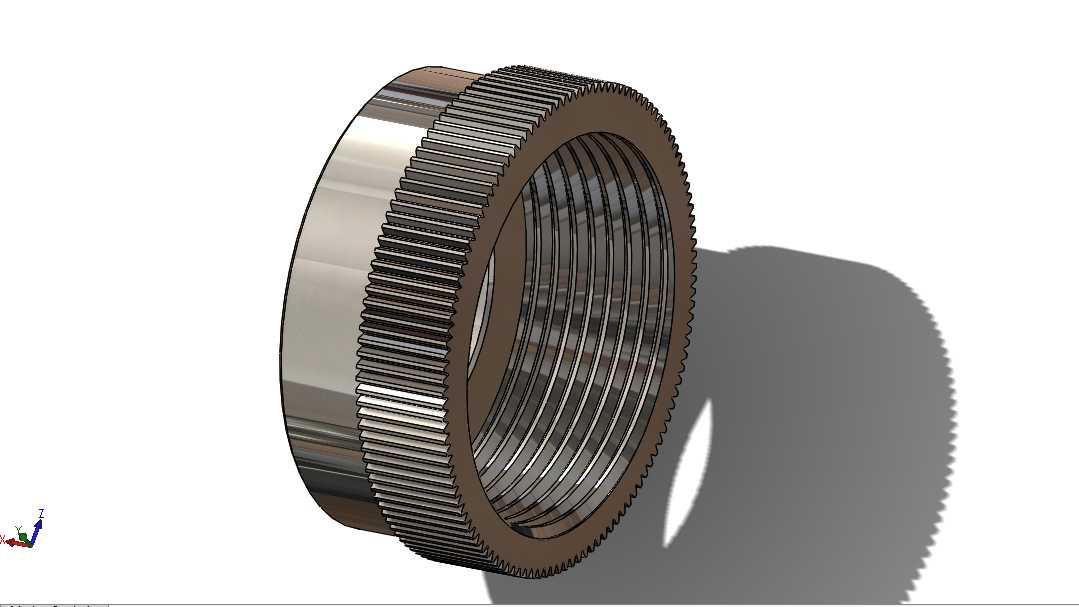

　　同时保证足够的连接自锁性能，不会在设备小幅振动下出现自行松脱的问题。外圆周的滚花采用直纹结构，滚花齿距根据螺母外径尺寸匹配设计，齿深控制在合理范围，既保证足够的摩擦力，又不会因为齿尖过于锋利划伤操作人员手指，滚花区域覆盖螺母整个外圆柱面，不管操作人员从哪个角度握持，都能获得均匀的摩擦阻力。从安装边界来看，这类螺母的轴向厚度比同规格普通六角螺母更厚，螺纹啮合长度更长，在连接薄型板材、薄壁型材时，能获得更多的螺纹啮合牙数，提升连接可靠性，不会因为啮合牙数不足导致螺纹脱扣；螺母两端的端面都做了小倒角处理，既可以去除加工毛刺，也能在安装时顺利导入对应安装孔或者贴合被连接件表面，避免端面锐边刮伤被连接件的涂装或者金属表面。在实际建模过程中，

　　滚花特征的处理需要兼顾建模效率和工程展示效果，不需要逐齿绘制所有滚花齿形时，可以采用纹理贴图配合局部齿形特征的方式还原外观，在需要出加工图纸的场景下，只需要在技术要求中标注滚花的标准号、齿距参数即可，不需要在工程图中绘制所有滚花齿形，符合机械制图的规范要求。这类螺母的材质常选用304不锈钢或者中碳钢做发黑处理，不锈钢版本多用于有防锈要求的食品设备、户外检测设备上，中碳钢版本多用于普通工业工装、设备内部调节结构，可根据实际使用场景的载荷、环境要求选择对应材质和表面处理方式。
