多孔立式试管放置支架结构设计

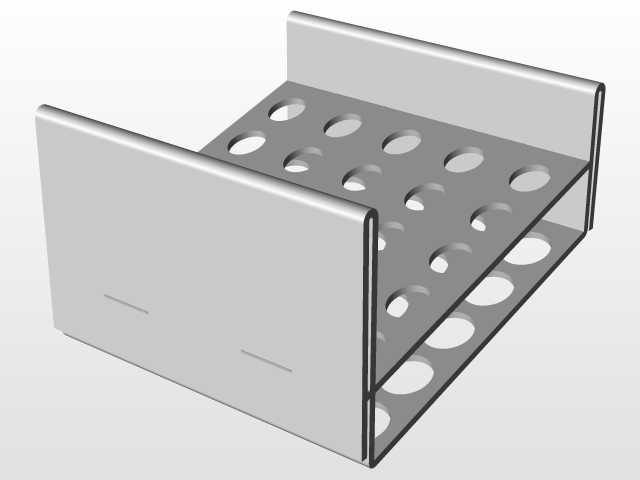

　　这款多孔立式支架主要面向实验室样本预处理、试剂暂存场景设计，整体采用钣金折弯工艺成型，无需额外焊接拼接，加工工序少，批量生产时一致性易控制。两侧立板与底部带孔承托板通过折边咬合定位，装配时不需要额外紧固件，靠折边的过盈配合即可实现结构固定，日常清洁时可快速拆解，无清洁死角，适配实验室定期消杀的使用需求。

　　从功能设计来看，承托板上的孔洞采用多排错位排布，在有限的板面面积内最大化排布孔位，同时预留足够的手指操作空间，取放试管时不会碰到相邻管体，避免样本晃动洒出。孔洞边缘做了向内的翻边处理，一方面去除钣金裁切后的锐边，防止划伤操作人员或刮破试管外壁，另一方面翻边形成的短导向段可以对插入的试管起到径向限位作用，避免试管倾斜歪倒，即便是管径略小于孔径的薄壁试管，插入后也能保持竖直状态，不会出现管身倾斜导致的液体挂壁、样本交叉污染问题。

　　两侧立板的高度经过匹配常规试管长度设计，立板上预留的浅凹槽可搭配弹性挡片使用，当需要转移整架试管时，加装挡片即可防止试管从侧面滑出，适配短距离移动样本的操作需求。底部承托板下方预留了足够的悬空空间，若试管外壁沾有少量液体，滴下后不会积在支架底部，可自然滴落至下方台面，减少积液残留带来的污染风险。

　　安装边界方面，整体外形为规整长方体结构，可直接平稳放置在常规实验台面上，不需要额外固定结构，底部四角可粘贴防滑胶垫，避免推拉支架时与台面产生刮擦，同时增大摩擦力防止支架意外滑动。孔位的孔径、孔距参数匹配常用的15ml标准离心管、同规格玻璃试管尺寸，也可根据实际使用场景调整孔位大小，适配不同管径的采样管、比色管等器具。结构设计上充分考虑了钣金加工的工艺特性，所有折弯处均预留了标准折弯半径，不会出现加工时板材开裂的问题，板材厚度选用常规1.2mm冷轧钢板即可满足承重需求，整架放满试管后不会出现承托板下弯变形的情况，长期使用结构稳定性可靠。
