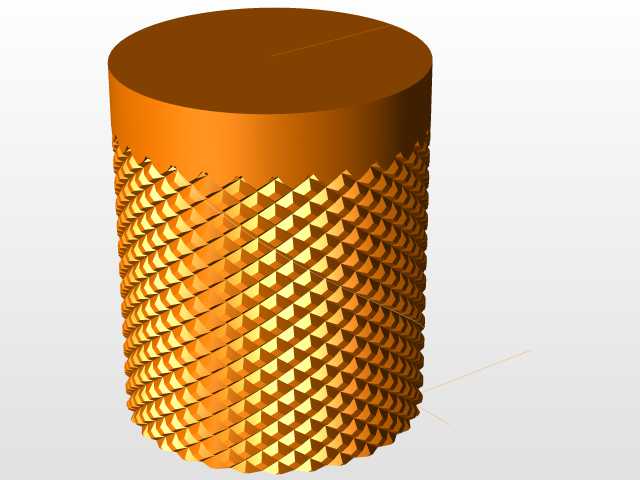

圆柱外表面菱形防滑滚花结构

　　这类菱形滚花结构常应用在需要手动调节、频繁握持操作的机械零部件外表面，常见于调节旋钮、紧固件操作端、量具握持段、手动工具手柄等场景，核心作用是增大操作时的接触面摩擦力，避免手部与零件表面出现打滑，保证操作施力的稳定性，尤其在带油污、手部出汗的车间操作环境下，滚花结构的防滑增益效果会更加明显。从结构设计逻辑来看，该滚花采用交叉网纹的菱形排布形式，相比直纹滚花，其在圆周各个方向的摩擦力表现更均匀，不会出现单一方向施力打滑的问题，纹路的凸起高度经过合理控制，既保证足够的摩擦系数，又不会因为凸起过于尖锐划伤操作人员手部，同时也能避免纹路过深导致零件表面应力集中，降低零件的结构强度。建模过程中需要先确定滚花段的轴向长度边界，

　　滚花区域通常会避开零件的配合安装面，仅在需要握持或施力的外圆柱段加工，两端会预留光滑的退刀区域，匹配滚花加工时的工艺退刀需求，避免加工过程中碰伤相邻的配合面。纹路的螺旋升角需要匹配标准滚花刀的加工参数，保证交叉纹路的交点均匀对齐，菱形单元的尺寸一致性直接影响外观效果与防滑性能，建模时需要通过圆周阵列与轴向阵列的参数匹配，保证每一个菱形凸起的形状、高度完全一致，避免出现纹路错位的问题。从安装适配角度看，滚花加工属于表面塑性变形加工，加工后零件的外圆直径会有微小的胀大，因此设计时需要提前预留加工余量，保证滚花后的最终外圆尺寸符合装配要求，不会因为尺寸超差导致相邻零件装配干涉。这类结构不需要额外增加零件数量，

　　仅通过外表面的结构改性就实现防滑功能，不会额外增加产品的装配复杂度，在手动操作类机械零部件中应用十分广泛，设计时还需要考虑纹路的清洁性，避免纹路间隙过小导致加工碎屑、油污堆积难以清理，因此菱形纹路的沟槽宽度与深度需要保持合理比例，兼顾防滑性能与后期维护清洁的需求。
