手动两爪轴承拔轮拆卸工具结构

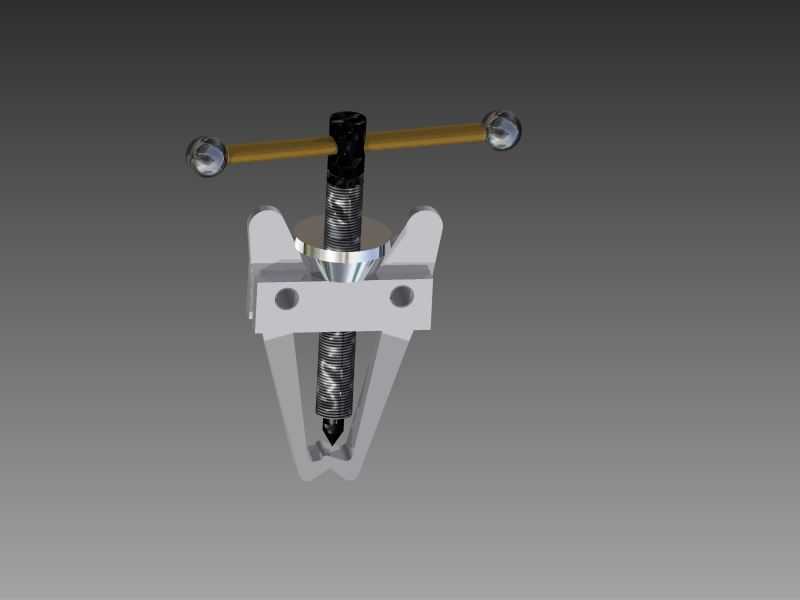

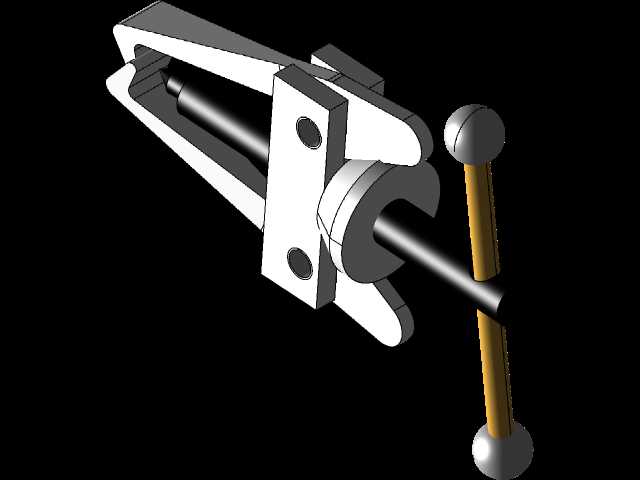

　　这款手动两爪拔轮工具，是设备维保环节中针对过盈配合零部件拆卸的常用工装，日常在机修班组的工具柜里属于出场率极高的器具，不管是生产车间的设备日常定检维护，还是户外施工场景下的小型机具故障拆解，都能看到这类工具的使用场景。它的核心作用是在不损伤零部件配合面的前提下，将嵌套在轴端的轴承、皮带轮、轴套等过盈装配件平稳拉出，避免传统敲击拆卸带来的轴件弯曲、轴承碎裂、配合面磕伤等问题。从结构设计来看，它采用对称式两爪勾连结构，爪部的勾边做了加厚处理，受力时不会因为局部应力集中出现掰弯变形，两个爪臂通过中部的横梁连接，横梁上开有对称的安装孔，可以根据待拆卸工件的外径尺寸调整两爪的开合跨度，适配不同直径的被拆零件，

　　覆盖常规小型传动部件的拆卸尺寸范围。顶部的旋压螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载轴向拉力的时候不易滑牙，螺杆顶端配套了T型加力杆，杆的两端做了球形端头，一方面防止加力操作时手部打滑，另一方面也能避免加力杆从螺杆顶部的通孔中滑脱。螺杆的底端做了锥形顶尖设计，作业时顶尖抵在轴端的中心孔位置，能保证整个拉马的受力轴线和轴的中心线重合，避免拉偏导致的卡滞、零件崩飞问题。设计时特意控制了整体的结构尺寸，爪臂的开合行程、螺杆的进给长度做了匹配优化，既不会因为行程过短无法满足常规轴承的拆卸拉出距离，也不会因为结构过于冗余导致工具笨重，单人手持操作即可完成全部拆卸流程，不需要额外搭配辅助工装。

　　爪部的勾面做了直角卡位设计，勾住工件背面时能完全贴合受力面，不会出现打滑脱钩的情况，横梁和爪臂的连接位置预留了间隙，调整跨度时滑动顺畅，不会出现卡涩。在实际使用中，这类工具不需要外接动力源，完全依靠手动旋压进给，在没有电源、气源的野外维保场景下适用性极强，相比三爪拉马，两爪的结构在作业空间狭窄的位置更易操作，不需要太大的操作空间就能完成爪部的卡位固定，针对部分侧边有遮挡的安装位置，两爪结构可以灵活调整卡位角度，避开周边的干涉部件。整个工具的受力路径经过合理规划，旋压螺杆的轴向力通过横梁均匀传递到两个爪臂，再作用到被拆卸工件的端面，顶尖处的轴向反力作用在轴端，整个受力体系形成闭环，不会对周边的相邻部件造成额外的受力影响，能最大程度保护装配基础不受拆卸损伤。
