盖恩塔BS37工业接线防护外壳结构

　　这款防护壳体在工业现场的应用场景十分广泛，小到传感器接线端的防护、小型控制模块的外置安装，大到户外分布式IO节点的封装、低压信号转接模块的承载，都能看到这类壳体的身影，尤其适合潮湿、多粉尘的工业车间、户外设备站点这类对防护等级有要求的安装场景，能够为内部的电路板、接线端子、小型电子元件提供可靠的物理防护，隔绝外界粉尘、水汽的侵入，避免元件因环境因素出现短路、锈蚀、接触不良等故障。

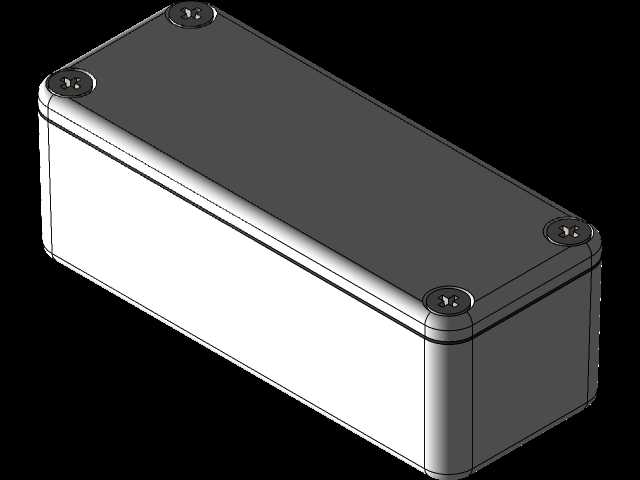

　　从功能特性来看，这款壳体采用圆角长方体的结构设计，四个边角做了圆弧过渡处理，既能够避免安装维护过程中尖锐边角划伤操作人员，也能减少壳体受外力磕碰时的应力集中，降低边角开裂的风险。壳体上盖预留了四个螺丝安装位，采用沉孔设计，螺丝锁紧后不会突出壳体表面，既保证了上盖与底座的贴合紧密度，实现可靠的密封效果，也让壳体整体外观更规整，不会因为突出的螺丝头影响相邻部件的安装排布。

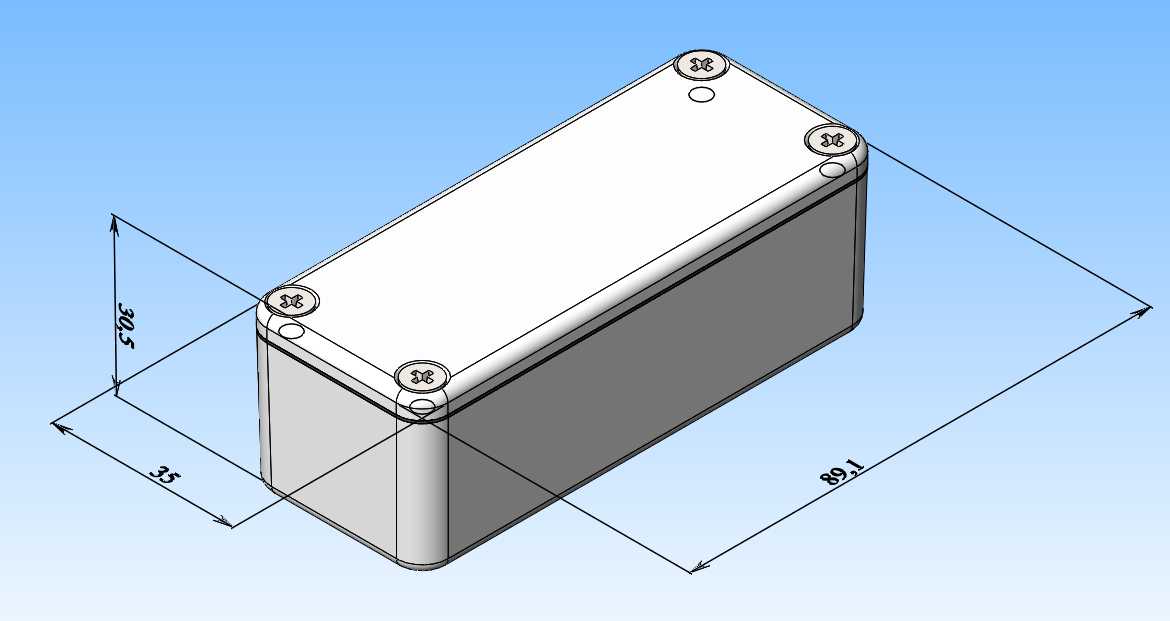

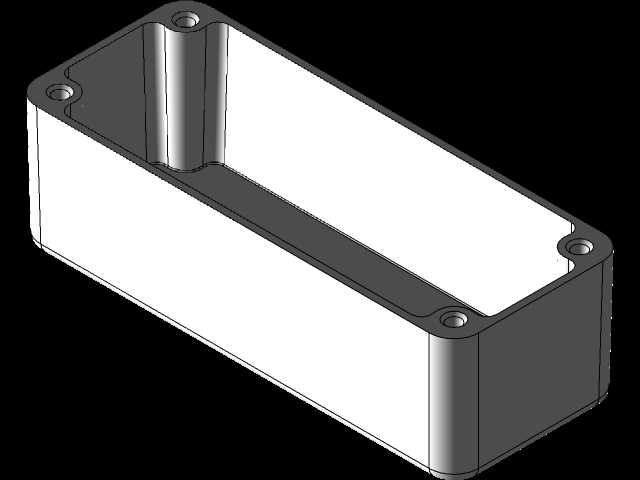

　　设计过程中，首先要明确安装边界的约束，这款壳体的外部长宽高尺寸分别为89.1mm、35mm、30.5mm，整体体积小巧，不会占用过多的安装空间，适合在设备内部狭窄空间、设备侧壁、支架旁等位置进行固定安装。在结构设计时，需要兼顾内部容纳空间与外部安装的兼容性，壳体内部预留的腔体空间足够容纳常规尺寸的小型PCB板、接线端子排，腔体边缘预留的止口结构，能够让上盖与底座扣合时实现精准定位，配合密封胶条使用时可以达到更高的防护等级，满足户外使用的防护需求。

　　在安装适配性上，这款壳体既可以通过四个角的安装孔直接用螺丝固定在安装平面上，也可以搭配配套的安装导轨卡扣，卡装在标准DIN导轨上，适配不同场景的安装需求。壳体的壁厚设计经过受力校核，既不会因为壁厚过薄导致壳体刚性不足，受外力挤压出现变形，也不会因为壁厚过厚造成材料浪费、整体重量偏大的问题，在保证结构强度的前提下控制了整体重量，降低了安装时的承载负担。对于结构设计从业者来说，这类标准防护壳体的建模过程需要重点关注安装孔的位置度、止口的配合公差、边角圆角的过渡处理，这些细节直接决定了壳体开模后的装配精度与实际使用的防护效果，在选型时也需要根据内部元件的尺寸、安装环境的防护要求，匹配对应尺寸与结构的壳体，避免出现内部空间不足、安装位不匹配的问题。
