可调式V型工件定位夹紧工装结构

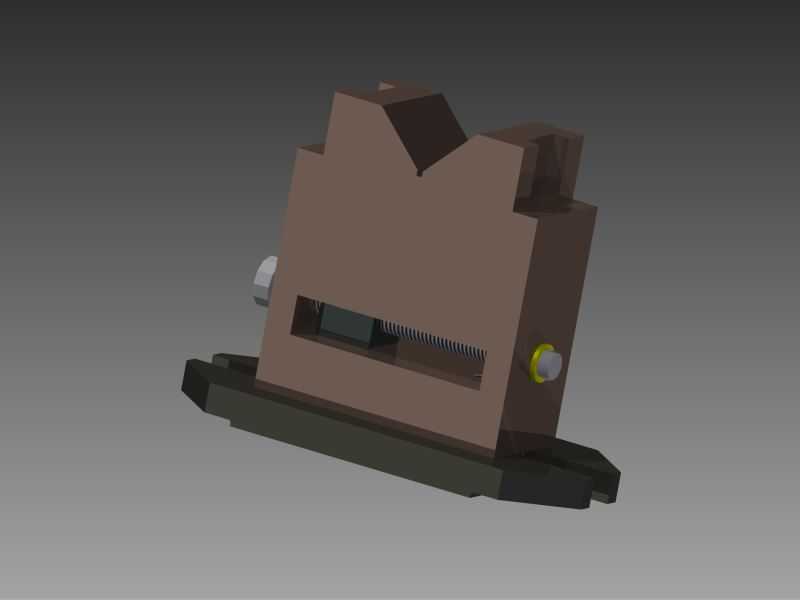

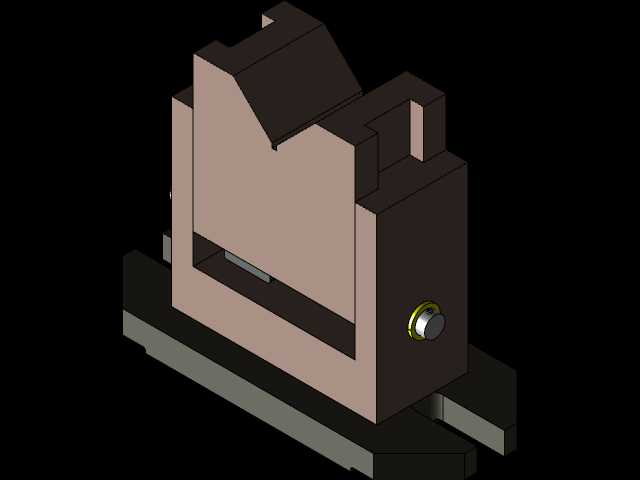

　　这款可调式V型定位夹紧结构，主要面向机加工工序里的轴类、小型异型回转件装夹场景，在普通铣床、平面磨床、钳工划线工位都能适配使用，解决小批量多规格工件快速装夹定位的痛点，不用每次更换工件都重新打表找正，能大幅缩减单件装夹的辅助工时。从结构设计逻辑来看，主体采用分体式组合结构，底部的安装基座做了通长的导向滑槽，和上方的V型支撑座配合，通过侧面的锁紧旋钮实现支撑高度的无级调节，适配不同直径的工件装夹需求，V型槽的夹角采用90度通用设计，对圆柱类工件的对中性更好，能保证工件轴线和安装基准面的平行度误差控制在常规机加工允许的公差范围内。结构内部藏有齿条式调节机构，转动侧端的调节旋钮就能带动V型座沿滑槽平稳升降，调节过程中不会出现偏摆卡顿，

　　齿条的齿距经过匹配设计，调节时的进给量均匀，锁紧后不会因为切削受力出现下沉偏移。基座底部做了平行的定位止口，能直接和机床工作台的T型槽配合，安装时只需要用压板压住基座两端的凸台就能完成固定，不需要额外做定制连接法兰，安装边界的尺寸适配常规中小型机床的工作台槽距，不会出现和机床台面干涉的情况。V型座的两个支撑面做了淬硬处理，表面粗糙度控制在合理范围，长期装夹硬质工件也不会出现压痕凹陷，延长工装的使用寿命。侧面的锁紧件采用滚花旋钮设计，操作人员不用借助扳手就能徒手完成锁紧和松开操作，在频繁更换工件的小批量加工场景里，操作便利性更高。整个结构没有复杂的异形曲面，加工工艺性好，普通的铣削、钻削工序就能完成所有零件的加工，后期维护也很方便，

　　出现磨损的零件可以单独更换，不需要整体报废替换。在实际使用场景中，除了常规的机加工装夹，还能用于检测工位的工件支撑，配合百分表完成轴类零件的径向圆跳动检测，装夹时不会夹伤工件表面，对表面质量要求高的精加工零件也能适用。结构的整体刚性经过匹配设计，在常规的铣削切削力作用下，不会出现共振颤振的情况，能保证加工过程的稳定性，避免因为工装刚性不足导致的加工表面振纹、尺寸超差问题。
