直流电机装配线工位工装结构设计

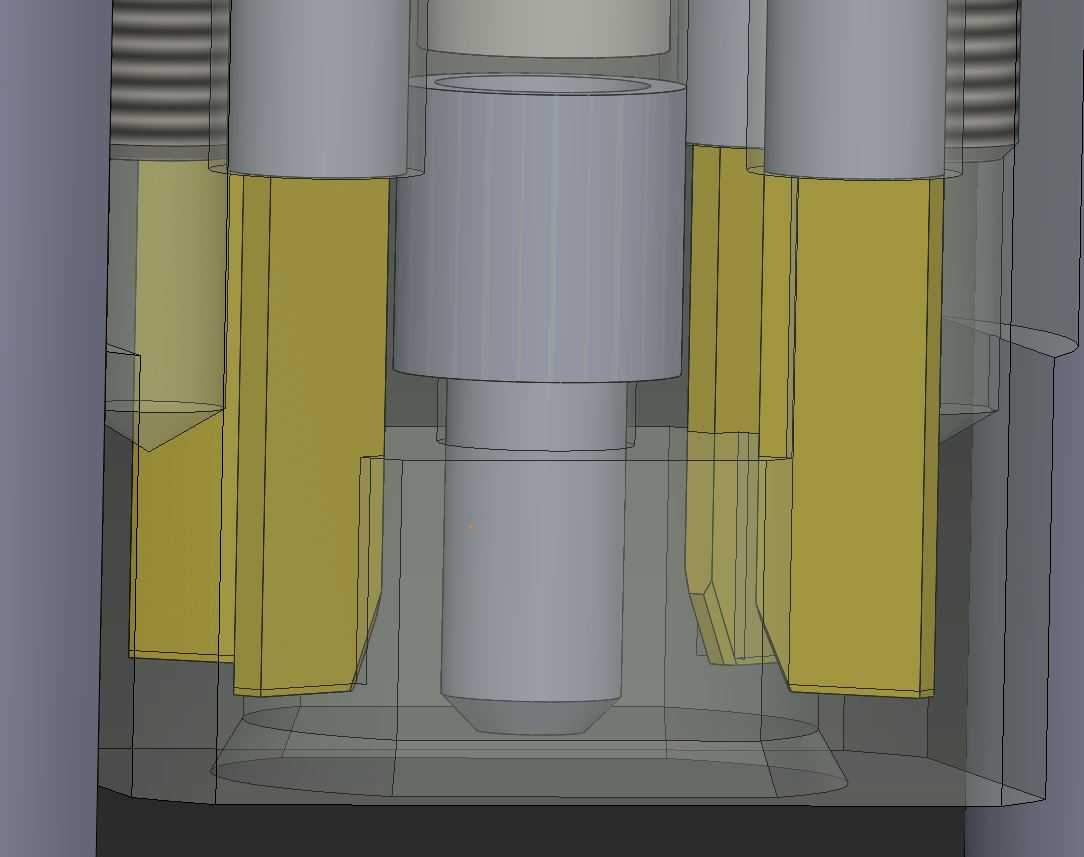

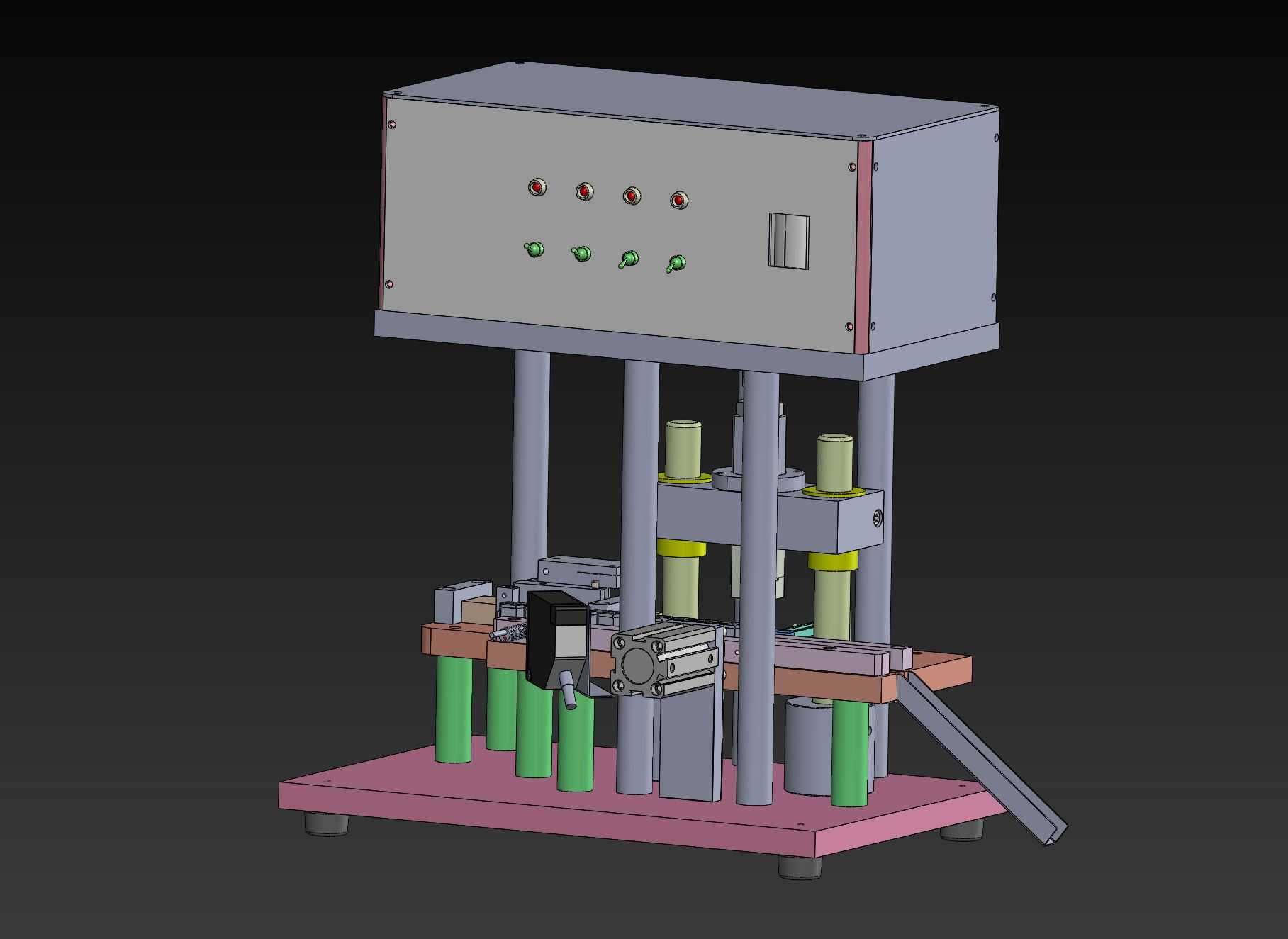

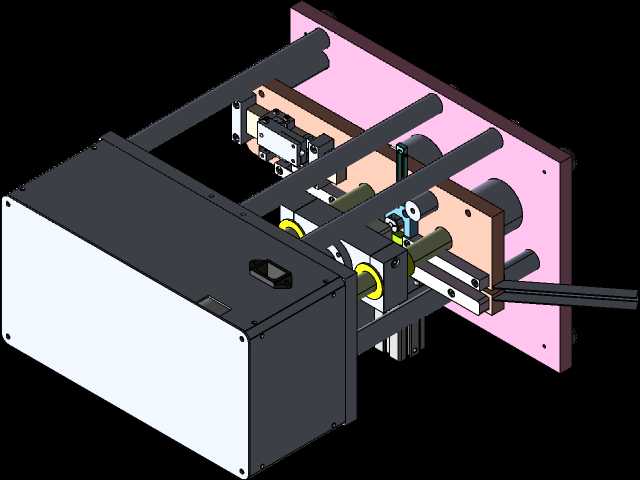

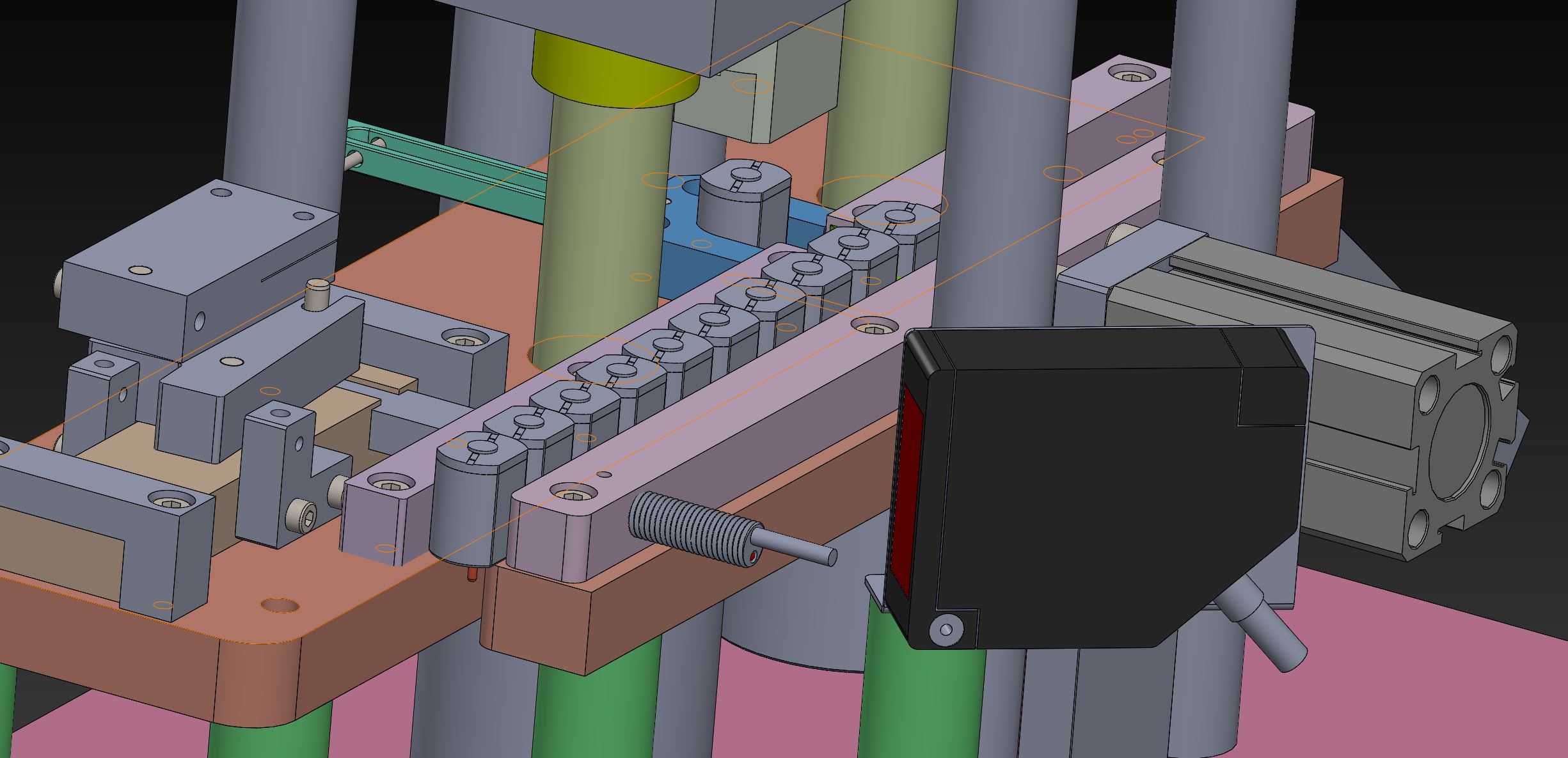

　　这套结构面向微小型直流电机的量产装配环节，适配3C、小家电类小功率直流电机的半自动化装配工序，可直接集成到现有皮带输送类产线中作为单工位作业单元使用，替代传统人工逐件摆放定位的作业模式，能有效降低装配过程中工件偏位、压装错位的不良率。从结构布局来看，整体采用立式立柱搭配层叠安装板的框架形式，底部通过四根导向立柱承载上下层安装板的负载，安装板之间预留的走线、走管空间可兼容气动管路、传感器线缆的隐蔽排布，避免产线运行过程中线缆拖拽剐蹭工件或运动部件。工位上的定位治具采用仿形槽设计，每个槽位的轮廓完全匹配待装配直流电机的机壳外径，槽侧预留的弹性顶销可在工件放入后自动完成侧向预紧，无需额外操作即可保证工件在压装、

　　配件预装过程中不会出现周向转动或轴向窜动，相邻治具槽的间距经过严格核算，匹配配套移载机构的步距参数，可实现一次上料完成多件工件的同步装配作业。结构侧边搭载的气动滑台作为横向进给的执行部件，可带动预装配件的推块完成轴承、端盖等小件的预送料动作，滑台的行程限位通过硬限位块搭配缓冲器实现，既能保证进给位置的重复定位精度，又能降低滑台到位时的冲击振动，避免工件受振移位。前端安装的光电传感器用于检测治具槽内是否存在工件，可与上游输送线、下游压装机构做信号联锁，无工件时自动跳过该工位的作业动作，减少空行程损耗。设计过程中充分考虑了安装边界的适配性，整体工位的横向宽度控制在常规产线铝型材框架的安装跨距内，底部安装孔位采用通用间距设计，

　　可直接固定在现有产线的型材台面上，不需要对原有产线做大规模改造。所有与工件接触的定位面均做了倒角处理，避免工件放入时被硬棱刮伤机壳表面，治具部分采用快拆式安装结构，更换不同规格电机的生产型号时，仅需更换上层仿形治具板即可快速完成换型，适配多品种小批量的生产需求。结构中的弹簧复位组件用于辅助推料机构的回程动作，在气动系统失压时可带动推块自动退回安全位置，避免工件卡滞在工位内影响产线连续运行。
