盖恩塔BS13防水接线外壳结构设计

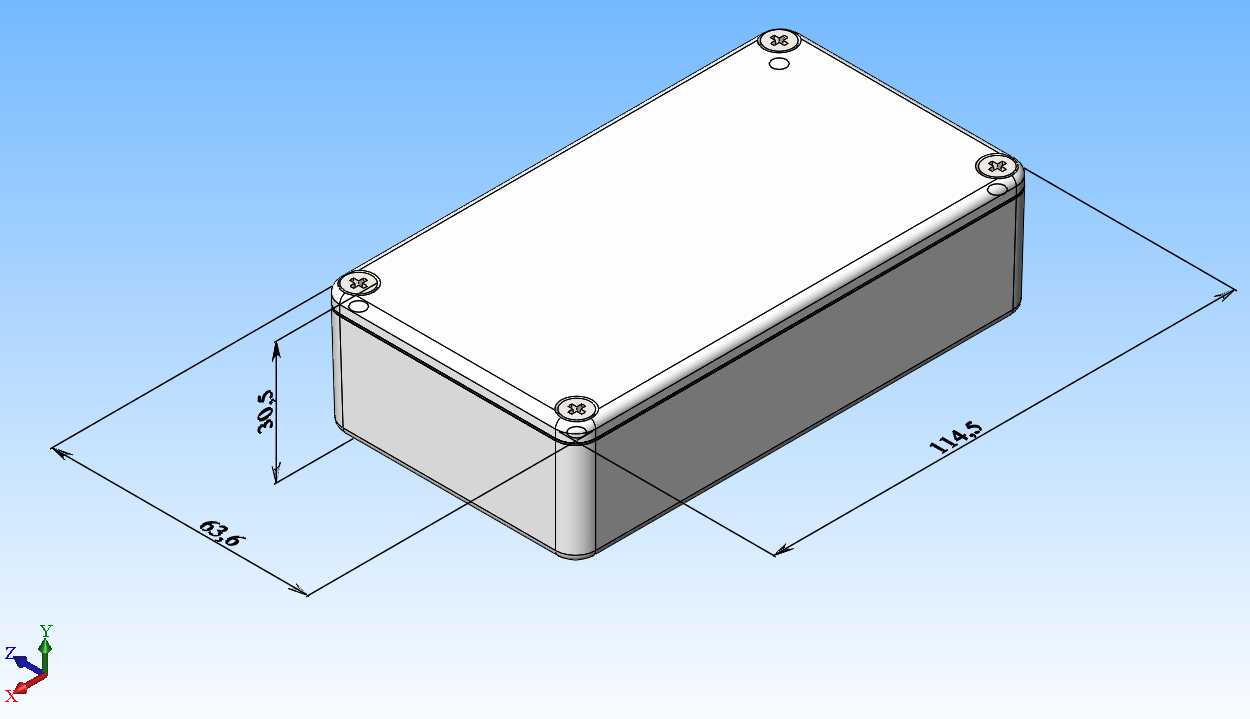

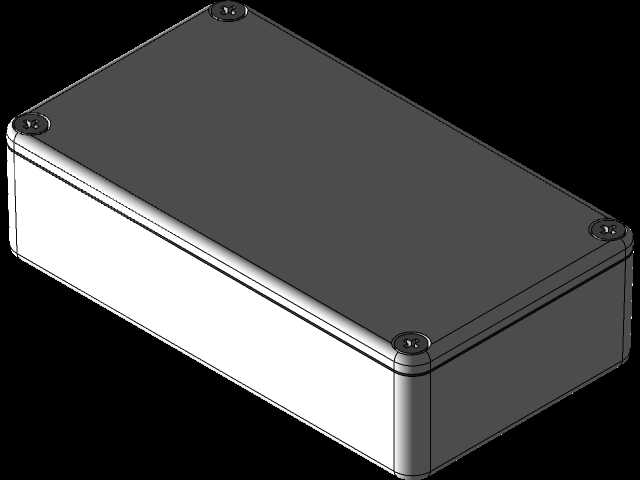

　　这款BS13规格的壳体是户外电气布线、小型工控模块封装场景里常用的防护部件，日常在户外监控接线、景观灯线路接驳、厂区外露传感器安装、沿海区域弱电设备防护等场景都能见到它的身影，核心作用是给内部的接线端子、小型电路板、线路接头提供可靠的密封防护，隔绝雨水、粉尘、潮气以及轻度外力磕碰对内部电气元件的损伤。从结构设计逻辑来看，这款壳体采用上盖与底座扣合的分体式结构，四个角位布置螺丝锁紧位，这种布局能让上盖与底座之间的密封胶圈受力均匀，避免局部压合不严导致的密封失效问题，相比侧边锁紧的同规格壳体，角位锁紧的结构在长期户外温变环境下，胶圈的抗疲劳老化表现更稳定，不会因为热胀冷缩出现局部缝隙。从尺寸边界来看，壳体长度方向尺寸为114.5mm，

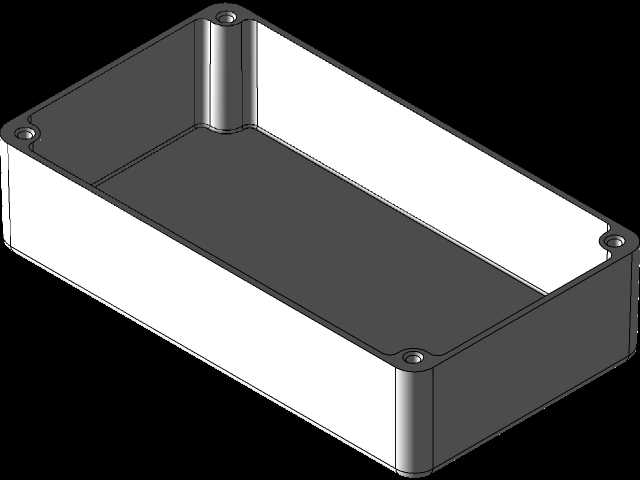

　　宽度方向为63.6mm，整体高度39.5mm，这个尺寸边界刚好适配常规的两位接线端子排、小型信号转换模块的安装空间，底座内部预留的安装柱位可以直接固定PCB板或者端子导轨，不需要额外做结构改造，安装时可以通过底座背面的预留固定孔直接锁装在墙面、设备支架或者杆架上，不需要额外加装固定支架。壳体边角做了圆弧过渡处理，一方面是注塑生产时能减少应力集中，避免壳体成型后出现翘曲变形，另一方面在安装施工时也能减少锐角对施工人员的划伤风险，同时圆弧边角在户外使用时不容易积留积水，减少长期积水对壳体接缝处的渗透压力。上盖表面做了平整化设计，没有多余的凸起结构，既方便后期粘贴设备标识标签，也能减少户外落尘、积雪的附着，降低日常维护的清理难度。

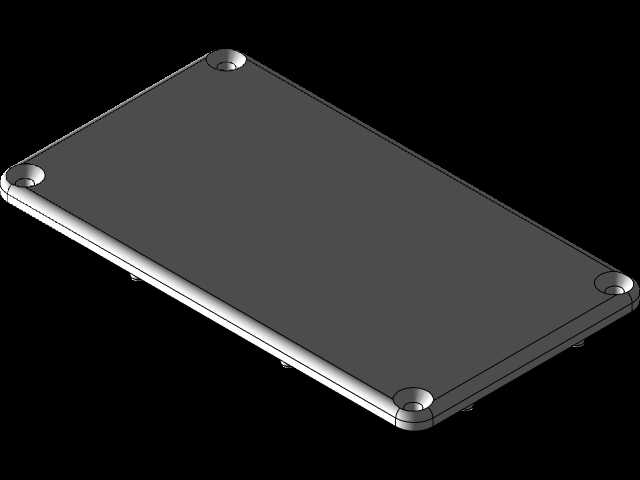

　　在实际选型使用时，这款壳体的内部空间可以容纳3组以内的低压接线接头，或者尺寸不超过1005030mm的小型电路板，配合四角的螺丝锁紧结构，能达到IP65级别的防护能力，完全满足户外露天安装的防护要求，相比同尺寸的金属壳体，这款塑料材质的壳体重量更轻，绝缘性能更好，不会出现导电锈蚀的问题，在弱电布线场景里的适配性更强。设计时特意将锁紧螺丝的沉头位做了加深处理，螺丝锁紧后不会突出上盖表面，既避免了螺丝突出部位被外力磕碰导致的滑牙、损坏，也让壳体整体外观更规整，多台壳体并排安装时不会出现互相干涉的问题。底座的侧壁厚度做了均匀化处理，注塑成型时不容易出现缩痕、缺料等问题，批量生产的良率更高，同时均匀的壁厚也能让壳体的整体抗冲击强度保持一致，不会出现局部薄弱容易开裂的情况。
