农业机械用带传动叶轮结构

　　该结构为适配农业作业场景的带传动式叶轮组件，核心应用于小型脱粒设备清选风道、仓储粮堆局部通风装置、小型有机肥发酵翻堆辅助送风等工况，也可作为小型搅拌设备的径向搅拌桨使用，依靠皮带轮输入动力，适配三角带传动的低速大扭矩动力输出特性，匹配农用小型柴油机、单相异步电机的常规动力接口。

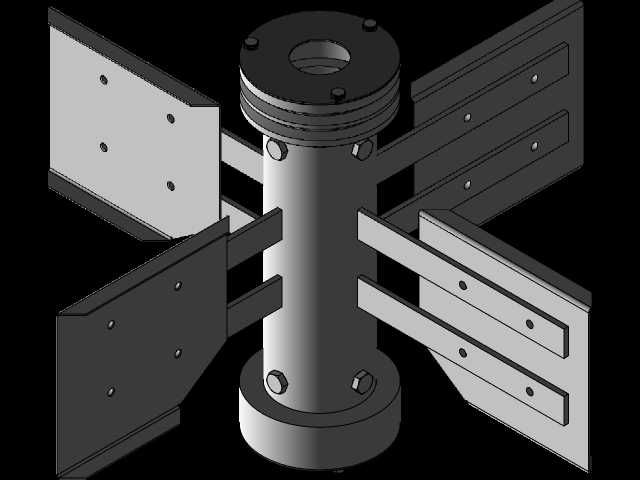

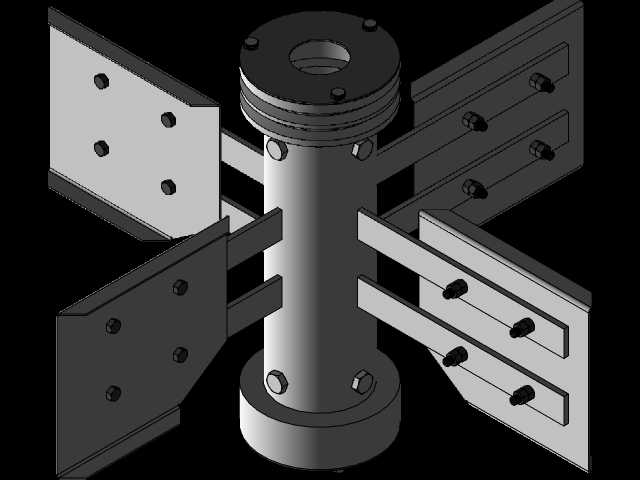

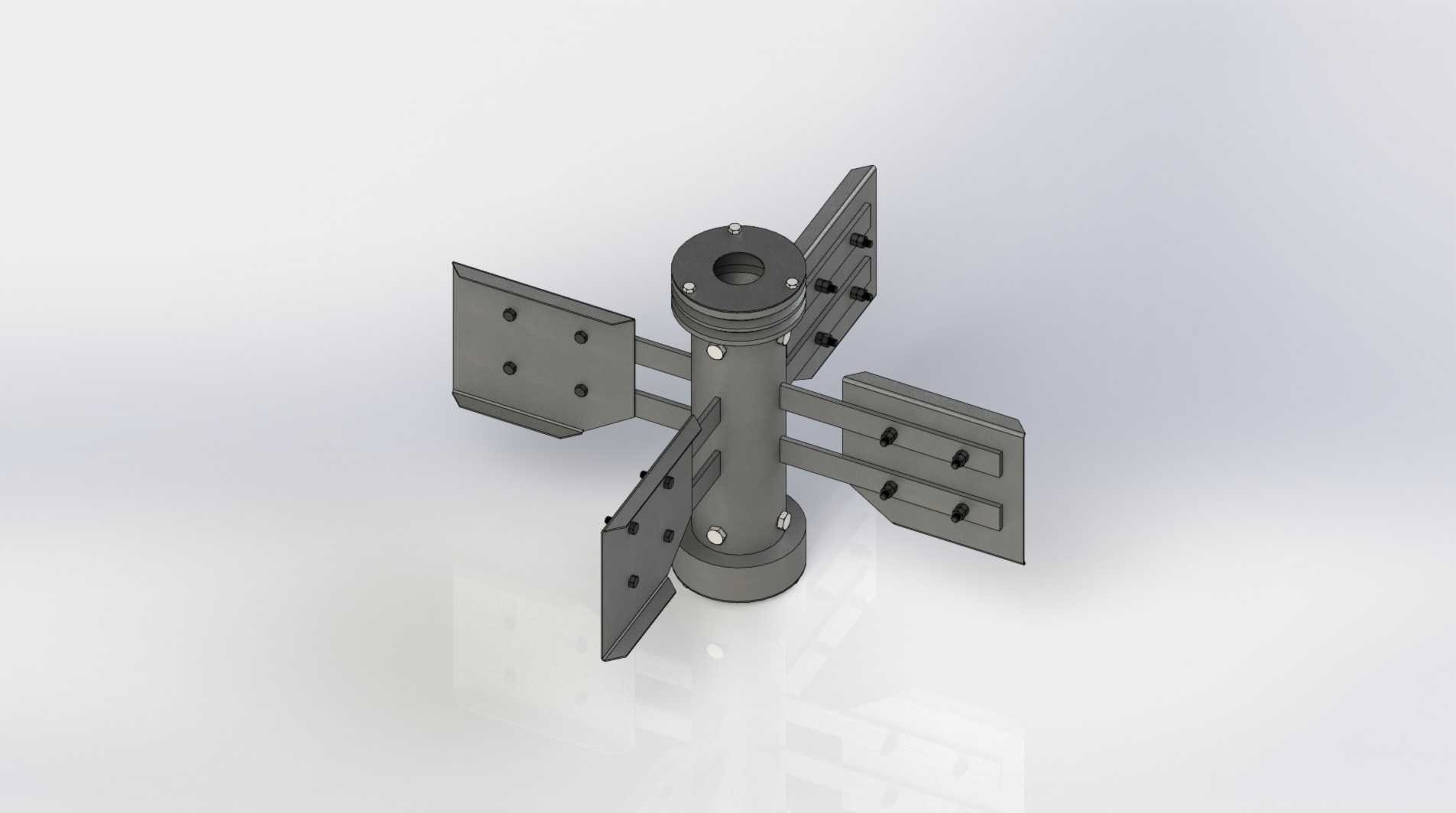

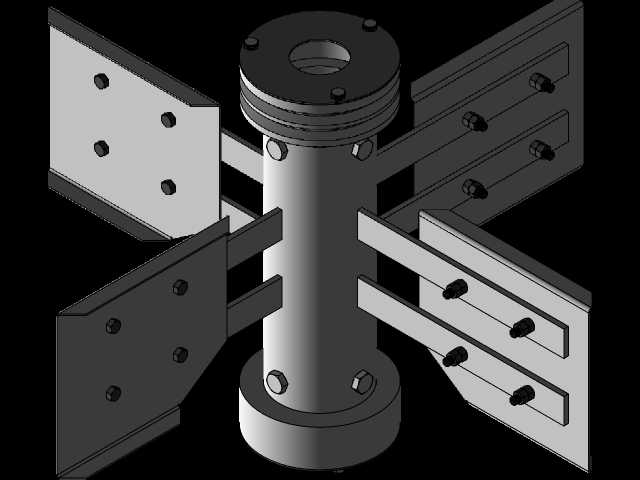

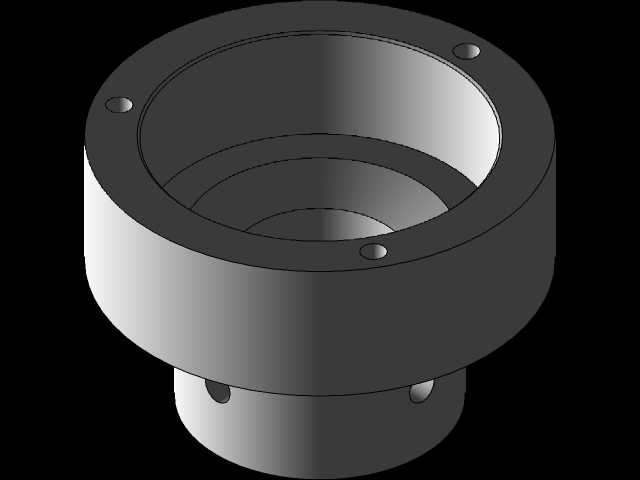

　　设计阶段优先考虑农用场景的维护便捷性，中心主轴采用空心圆柱结构，上下端设置带安装孔的法兰端盖，端盖与主轴通过内六角螺栓紧固，既可以穿装固定芯轴实现定轴转动，也可直接对接动力输出轴，适配不同安装机架的固定需求。四组叶片呈十字径向均布在主轴中段，每片叶片通过L型连接支架与主轴固定，支架与主轴、支架与叶片之间均采用螺栓锁紧，无焊接结构，田间作业出现叶片变形、磨损时可单独拆卸更换，无需整体报废组件，降低农忙时段的维修成本。

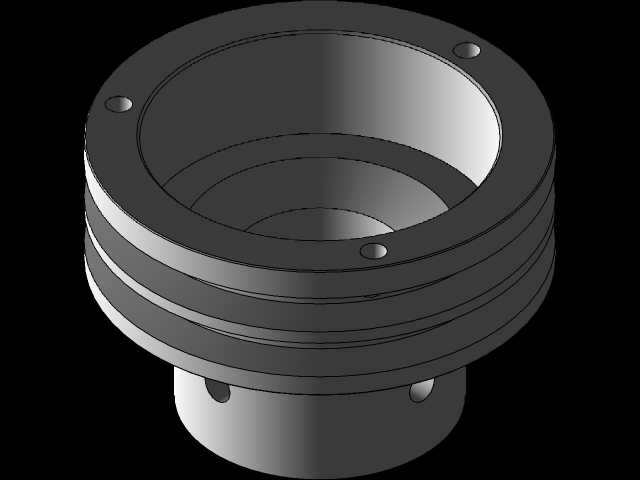

　　叶片采用平板式矩形结构，表面开设多组沉头安装孔，可根据实际作业需求调整叶片在支架上的伸出长度，改变作用半径：当用作通风风扇时，可将叶片外伸至最大半径，获得更大的送风覆盖范围；当用作物料搅拌桨时，可适当缩短叶片伸出长度，减小转动阻力，适配高粘度物料的搅拌工况。顶部集成的带轮与主轴采用同轴一体式设计，带轮轮槽适配标准A型三角带，传动比可通过搭配不同直径的动力端带轮调整，覆盖每分钟300转到1200转的常用转速区间，满足送风、低速搅拌的不同转速需求。

　　安装边界方面，组件整体最大回转半径由叶片伸出长度决定，最短回转半径状态下整体外径不超过280mm，最长伸出状态下外径不超过420mm，中心主轴总高度控制在260mm以内，上下端法兰的安装孔位采用标准孔距设计，可直接固定在40型角钢焊接的通用机架上，无需额外加工定制转接件。主轴与端盖的配合面设置有简易密封圈，可阻挡田间作业时的粉尘、作物碎屑进入主轴转动配合间隙，延长组件的无故障使用时长，所有外露金属部件均做镀锌防锈处理，适配高湿、多粉尘的农业作业环境，避免短时间内出现锈蚀卡滞问题。
