多层水平票券存放机架结构设计

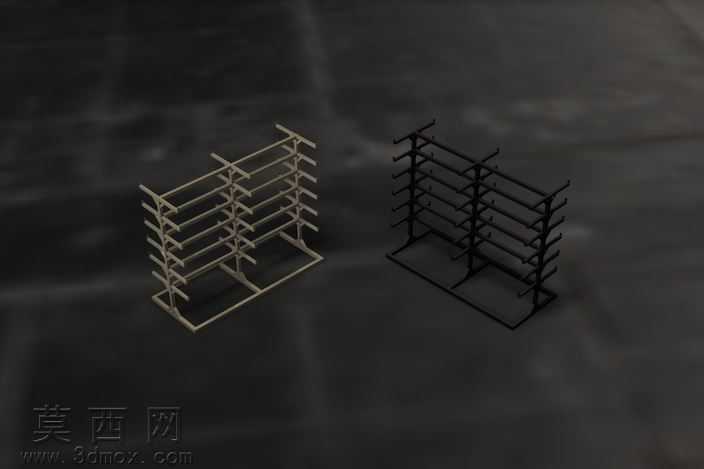

本作品为多层水平票券存放机架，采用Autodesk Inventor完成全参数化三维建模，整体采用对称式双组并排结构设计，建模过程中先以二维草图绘制底部矩形支撑底座的轮廓，通过拉伸命令生成底座的实体结构，再依次绘制竖向支撑立柱的截面轮廓，沿垂直方向拉伸生成两侧的立柱构件，随后针对每层水平承托杆进行阵列排布，严格控制每层杆件的间距保持一致，确保票券放置时的水平度与承托稳定性。模型渲染阶段分别为两组机架赋予不同的哑光金属材质，左侧为浅米金色磨砂金属质感，右侧为深黑色磨砂金属质感，材质参数调整中适当降低反光度，增加细微的表面粗糙度参数，还原工业金属构件的真实质感，场景采用深灰色哑光地面作为承载面，添加柔和的环境漫反射光源，避免构件表面出现过强的高光反射，清晰展现机架的整体结构与杆件排布细节。结构设计上，底部采用一体式矩形框架作为支撑底座，有效降低整体重心，提升机架放置的稳定性，两侧竖向立柱上等距排布多组水平承托杆，每组承托杆采用前后双杆平行设计，可平稳承托水平放置的票券类薄型物料，双组并排的布局可实现分类存放不同类别的票券，提升空间利用率。设计思路围绕薄型片状物料的水平存放需求展开，摒弃复杂的多余结构，采用极简的杆架式结构，在保证结构强度满足存放承重要求的前提下，尽可能减少材料的使用，整体结构无多余连接件，构件之间采用一体式建模生成，结构整体性强，杆件的排布间距经过合理测算，既保证每层有足够的存放空间，又避免间距过大导致的空间浪费，同时水平放置的方式可方便票券的取放与清点，适用于票务中心、办公场所等需要分类存放大量票券的场景，模型结构完整，各构件尺寸比例协调，可直接用于后续的工程出图与生产加工参考。
