带安装支架的工业脚轮三维结构设计

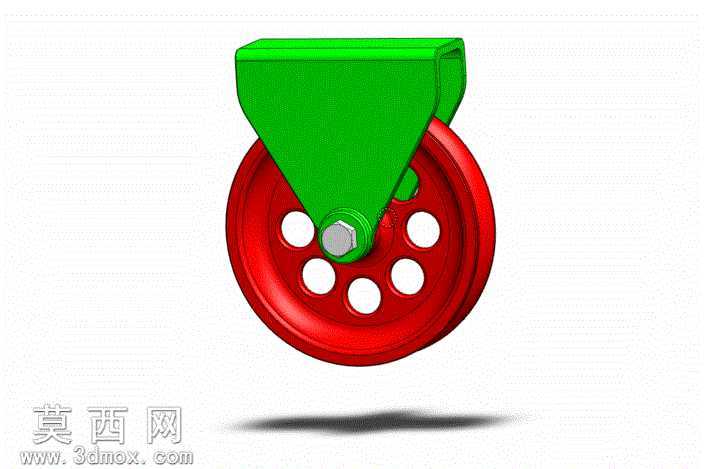

本模型为工业定向脚轮的完整三维结构设计，采用SolidWorks软件完成全参数化建模，整体结构分为顶部安装支架、轮体、轮轴紧固件三个核心部分，建模过程中对各部件的配合公差进行了合理预留，可直接用于后续的工程图导出与生产加工参考。模型渲染阶段采用了高对比度的材质区分方案，顶部安装支架赋予亮绿色哑光塑料材质，还原工业脚轮常用的聚丙烯支架质感，表面做了轻微的磨砂纹理处理，避免渲染效果过于塑料化失真；轮体部分采用大红色哑光橡胶材质，模拟工业脚轮的聚氨酯或橡胶轮面质感，轮面边缘做了微小的圆角过渡，还原真实脚轮的轮缘设计，避免应力集中问题；轮轴处的六角紧固件赋予银灰色金属材质，添加了轻微的金属反光与倒角细节，还原标准五金紧固件的外观特征。结构设计上，顶部安装支架为一体式弯折成型结构，上部为平板式安装面，可通过螺栓与设备底部固定连接，下部为对称的叉型支撑结构，两侧预留同轴的轮轴安装孔，孔位与轮轴采用间隙配合设计，保证轮体转动顺畅无卡滞；轮体为圆盘式结构，中心设置凸起的轮毂结构，轮毂中心为贯通的轴孔，轮盘上均匀分布六个圆形减重孔，在保证轮体结构强度的前提下有效降低整体重量，同时减少材料用量降低生产成本，轮体的轮面为微弧面设计，可在不平整地面上保持稳定接触，降低滚动阻力。建模过程中采用了自顶向下的设计思路，先确定脚轮的整体承载能力与安装尺寸，再依次拆分支架、轮体、紧固件的独立零件，各零件之间添加了正确的装配约束，轮体与支架之间添加了旋转自由度约束，可在装配体环境下直接模拟轮体的转动效果，所有特征均保留了完整的建模历史，可根据实际使用需求修改轮径、安装孔距、承载吨位等参数，适配不同的工业设备移动需求。模型同时导出了STEP通用格式文件，可兼容各类主流三维CAD软件打开编辑，效果文件保留了完整的渲染参数与材质设置，可直接用于产品宣传展示与方案汇报使用。
