耐高温重载径向夹持轴承结构设计

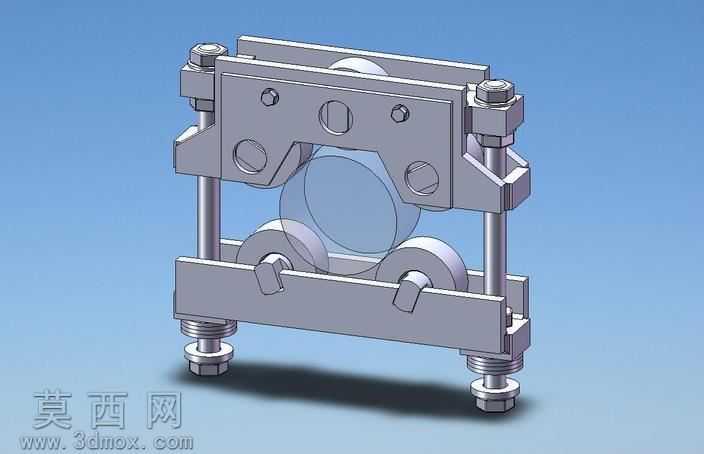

本径向轴承三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配公差的合理性，对上下安装板、导向立柱、锁紧螺栓、夹持滚轮等核心零件均做了全参数化约束，方便后续根据实际工况调整安装尺寸与夹持行程。渲染阶段采用哑光金属材质模拟轴承的合金钢基体，对螺栓、立柱等外露紧固件做了轻微倒角高光处理，滚轮与夹持接触部位添加了半透明的润滑介质示意层，背景选用渐变浅蓝色突出机械结构的金属质感，整体渲染效果清晰展现各部件的装配关系与空间位置。结构设计上采用上下对称的双板夹持布局，四根带锁紧螺母的导向立柱实现上下安装板的间距调节，中部设置两组对称布置的支撑滚轮与顶部压合滚轮形成径向夹持通道，可适配不同直径的轴类零件做径向支撑，安装板上预留的定位销孔与螺栓过孔可直接适配多数工业设备的安装基面。设计思路围绕高温、脏污工况的使用需求展开，整体结构无复杂密闭腔体，外露的运动部件均采用大间隙配合设计，避免粉尘、油污堆积造成的卡滞问题，所有紧固件均采用防松结构设计，保证在持续振动、高温环境下的连接可靠性，滚轮部位选用耐高温耐磨材质，可在无额外润滑维护的条件下长期稳定运行，整体结构兼顾了安装便捷性、工况适应性与维护便利性，可直接应用于冶金、建材、物流输送等领域的径向支撑场景。
