树莓派嵌入式安装防护外壳结构设计

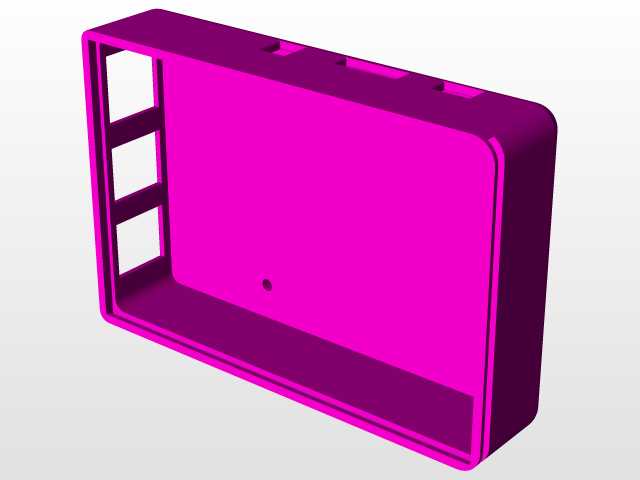

　　这款壳体是针对单板计算机开发的配套安装防护结构，主要面向嵌入式开发、小型智能终端搭建、工业现场边缘计算节点部署等场景使用，核心作用是为核心板卡提供物理防护，同时预留足够的接口避让空间与安装固定点位，避免板卡直接暴露在环境中出现积灰、磕碰短路、引脚误触等问题。从结构设计逻辑来看，整体采用框式围边加底部承托的一体化结构，壳体侧壁做了等厚的加强筋处理，既可以控制整体壁厚减少注塑成型时的缩痕风险，也能提升壳体整体的抗形变能力，在受到侧向挤压时不会轻易出现开裂变形的问题。侧壁预留的多段镂空区域，分别对应板卡的USB接口、以太网口、HDMI输出接口以及供电接口位置，镂空边缘做了小尺寸的倒角处理，既可以避免插拔线材时刮伤线材外皮，

　　也能在装配时起到导向作用，让板卡放入壳体时可以快速对准位置，不需要反复调整对位。壳体顶部的几处凹槽结构，是为板卡上的发热元件预留的散热避让空间，避免壳体直接贴附在发热芯片表面影响散热效率，同时这些凹槽也可以作为辅助定位结构，在板卡装入后限制板卡的上下窜动，不需要额外增加固定压片就能实现板卡的限位。底部预留的小孔是装配定位孔，既可以用来穿装固定螺丝将板卡锁附在壳体上，也可以作为壳体整体对外安装的固定孔位，适配控制柜内安装、桌面放置、小型设备内嵌等多种安装场景。壳体的边角全部做了圆角过渡处理，没有尖锐的棱角，一方面是注塑成型时的工艺需求，减少应力集中提升壳体结构强度，另一方面也能避免安装调试过程中划伤操作人员。在设计安装边界时，

　　整体内轮廓尺寸完全匹配对应板卡的外形公差，单边预留0.2mm的装配间隙，既不会因为间隙过大导致板卡在壳体内晃动，也不会因为间隙过小导致板卡装入困难，侧壁的接口镂空位置公差控制在0.15mm以内，保证各类外接插头可以顺利插接不会出现对位偏差。壳体的深度设计充分考虑了板卡上插接元件的高度，不会出现元件顶到壳体上盖的问题，同时围边高度刚好覆盖板卡的侧边引脚区域，避免日常使用时误触引脚造成短路。
