双探头超声波测距传感组件结构设计

　　做智能小车避障、小型自动化工位物料到位检测、无人值守设备区域入侵判定这些场景时，选对测距传感组件的安装结构，能省掉后期大量调试返工的麻烦。这款双探头超声检测组件的结构设计，完全围绕现场安装的实际痛点展开，没有多余的装饰性结构，所有外形特征都服务于功能实现与装配便利性。

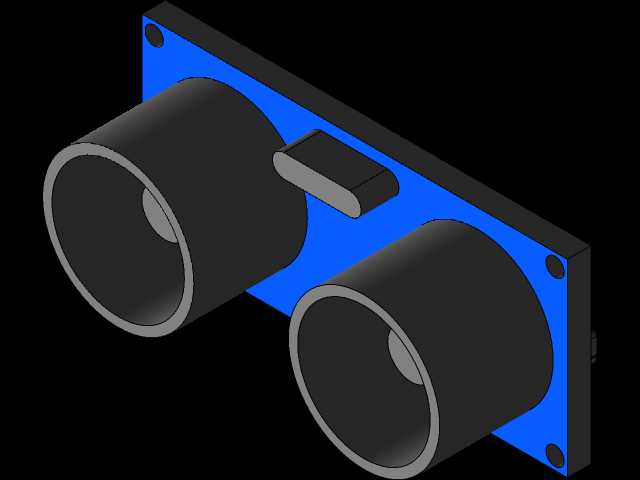

　　先看安装边界，组件采用一体化蓝色安装基板作为承载主体，基板四角预留了标准沉头安装孔位，孔位间距适配市面多数开源硬件平台、小型设备机架的通用安装孔距，不需要额外做转接板就能直接固定，安装时沉头结构可以让螺丝端面完全没入基板平面，不会突出刮擦周边走线或者相邻部件。基板整体厚度控制在2mm以内，整体外轮廓方正，两个圆柱形换能器探头平行排布在基板正面，探头轴线保持严格平行，避免因探头角度偏差导致测距波束交叉，出现近距检测盲区或者远距数据跳变的问题。

　　探头部分的结构设计考虑了防护与信号收发的平衡，圆柱形金属外壳做了哑光发黑处理，既可以减少外界杂光对换能器表面的干扰，也能在多组件并排安装时降低相邻探头的信号串扰。两个探头之间预留了足够的间距，中间位置布置了接线接口，接口采用侧插式结构，接线方向平行于基板平面，不会在探头正后方突出占用纵深空间，对于安装纵深有限的紧凑设备舱非常友好，走线时可以顺着基板边缘理线，不会遮挡探头的收发面。

　　从功能实现的结构匹配来看，这种双探头一发一收的结构布局，相比单探头收发一体的设计，检测盲区可以压缩到2cm以内，远距检测的有效量程也能得到提升。设计时特意将探头端面突出基板平面3mm左右，避免基板边缘的结构反射超声回波，造成近距离检测的误触发。基板上的电子元件全部做了贴装布局，没有过高的直插元件突出，整体组件的最大厚度不超过18mm，完全可以嵌入到设备外壳的预留槽位内，只露出探头端面即可，不会破坏设备整体的外观平整度。

　　在不同场景适配时，这个结构的兼容性很强：做AGV小车周边避障时，可以直接用螺丝固定在小车车架的四周，不需要额外设计防护外壳，基板本身的绝缘材质可以避免和金属车架导通产生信号干扰；做流水线物料到位检测时，可以把组件安装在工位侧方的铝型材支架上，侧插接口的走线顺着铝型材槽位布置，不会干扰物料的正常输送；做小型安防设备的区域检测时，组件可以嵌入外壳内部，探头对准预留的透声窗口，安装孔位刚好可以和窗口周边的固定柱对齐，装配效率很高。

　　结构建模时所有配合尺寸都留了合理公差，探头和基板的安装位采用过盈配合定位，不需要额外打胶就能固定牢靠，在常规工业振动环境下不会出现探头移位的问题。接口的位置尺寸也做了标准化处理，适配常规的杜邦线、端子线插接，不需要定制特殊接线。整体结构没有复杂的曲面特征，不管是做3D打印验证结构，还是开模批量生产，加工难度都很低，结构强度完全满足工业现场的常规使用要求，不会因为日常的拆装、轻微碰撞出现基板断裂或者探头脱落的情况。
