Boost升压电压转换电路板结构设计

项目分类:变压器/电感器 发布时间:2021-12-10 ID:451949
  • Boost升压电压转换电路板结构设计

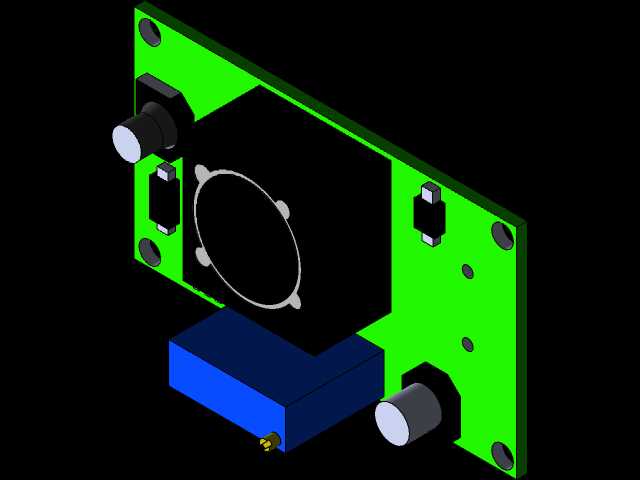

  这款Boost升压转换结构的设计,最初是面向便携电子设备的小功率供电场景做的适配,日常在手持检测仪器、小型物联网传感节点、低压电池供电的工控采集模块里都能见到这类结构的身影,核心作用是把输入端的较低直流电压抬升到负载需要的更高电压等级,解决单节锂电池、干电池组输出电压达不到器件工作阈值的问题。从结构设计的思路来看,整个模块采用单块PCB作为承载基体,所有功率器件、储能元件、接插件都直接焊接固定在板面上,没有额外的外壳包覆,一方面是为了压缩整体厚度,适配安装空间局促的嵌入式设备内部,另一方面也能降低结构件成本,方便生产环节的波峰焊批量加工。板上的布局特意做了分区处理,功率回路里的储能电感、续流元件、

  输出滤波电容排布在靠近输入输出接插件的一侧,大电流走线路径做了加宽处理,减少线路压降带来的损耗;采样反馈的小信号元件集中在板体中部,远离功率器件的散热区域,避免温漂影响采样精度。安装边界上,板体四个角预留了标准的通孔安装位,孔径适配M2规格的固定螺丝,孔位间距按照常用的小功率电源模块通用尺寸做了匹配,不需要额外做转接板就能直接固定在设备的内部安装柱上;板侧的两个圆柱接插件分别对应输入和输出端,接口高度和板上最高的元件齐平,接插时不会和周边结构产生干涉,顶部的多引脚电位器用来调整输出电压的幅值,调节旋钮的高度刚好突出板体边缘,不用拆开设备外壳就能完成输出电压的校准。元件选型的结构适配也做了充分考虑,储能电感采用卧式贴装的结构,

  降低整体重心的同时减少设备振动带来的引脚应力,电解电容的排布方向和设备常规安装方向匹配,避免长期使用后电解液漏液影响其他元件,板边预留的工艺边宽度符合SMT贴片的生产要求,批量加工时不需要额外做治具就能完成上料。整个结构的外形尺寸控制在小功率模块的常规范围内,厚度方向没有超出常规嵌入式设备的板间预留间隙,哪怕是堆叠安装在主控板旁边也不会产生空间冲突,功率器件的散热面朝向板体外侧,自然对流条件下就能满足额定功率下的散热需求,不需要额外加装散热片,进一步压缩了整体占用空间。
