树莓派配套防护外壳结构设计方案

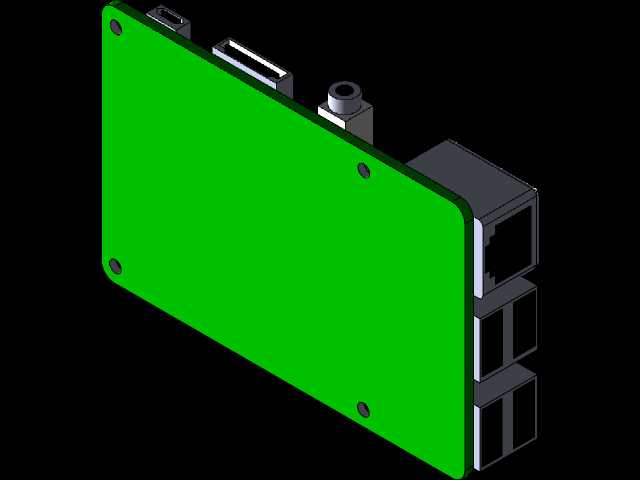

　　这款外壳是针对单板计算机开发的配套防护结构，日常应用场景覆盖嵌入式开发实训、小型智能硬件原型搭建、工业边缘计算节点部署、创客DIY项目制作等多个领域，主要作用是为裸露的核心电路板提供物理防护，避免使用过程中出现电路短接、元件磕碰损坏、积灰受潮等问题，同时规整外接线路布局，提升整套硬件的集成度与美观度。设计阶段首先完成了电路板的实物测绘，逐一确认板载接口的位置、突出高度与周边元件布局，在外壳对应位置预留了精准的开口，包含电源输入口、高清视频输出口、多路网口、音频接口等常用外接端口，所有开口边缘做了0.2mm的公差余量，既保证外接插头可以顺利插拔，又不会出现过大缝隙导致异物进入壳体内部。壳体主体采用平板式覆盖结构，

　　四个角位预留了沉头安装孔，安装时可以直接通过铜柱与电路板的固定孔位锁合，不需要额外设计卡扣结构，既降低了加工难度，也方便后期拆解维护，沉头孔的深度经过测算，锁入螺丝后螺丝顶面与外壳表面齐平，不会出现凸起刮蹭放置平面的问题。外壳与电路板之间预留了1.5mm的均匀间隙，避免壳体直接压接板载贴片元件造成虚焊或元件损坏，针对板载高度较高的接口元件，壳体对应位置做了局部下沉避让，不会出现装配时元件顶壳的问题。外壳边缘做了R2圆角处理，没有尖锐棱角，拿取装配时不会划伤手部，表面做哑光质感处理，减少光线反射的同时也不容易残留指纹污渍。安装边界方面，壳体整体尺寸比核心电路板单边大2mm，不会额外占用过多安装空间，既可以直接放置在桌面使用，

　　也可以通过壳体预留的固定孔位锁装在电控箱内部、设备机架侧面等位置，适配不同场景的安装需求。壳体侧面预留的音频接口避让位做了局部加厚处理，频繁插拔音频插头时不会出现壳体开裂的问题，网口位置的开口做了导向斜边，插入网线时可以自动对位，不需要反复调整插头角度。
