带线性滑移模组的旋转执行心轴结构

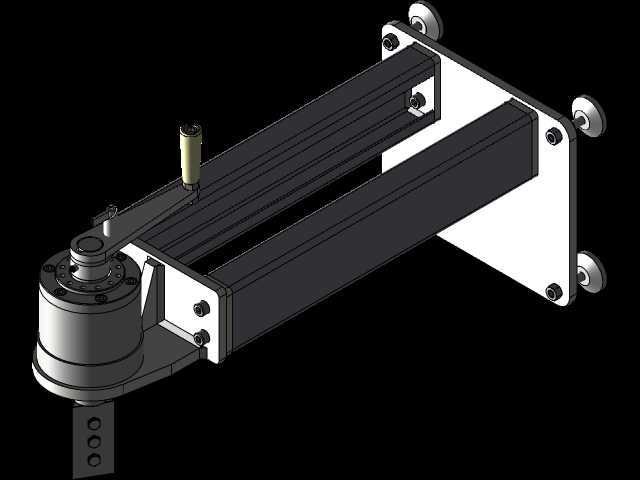

　　该结构常见于非标自动化产线的工位执行端，承担工件的角度转位配合线性位移的复合动作输出，在小件装配、点位涂胶、工件转序接驳等场景中应用广泛，可独立作为执行单元集成到专机设备中，也可搭配末端执行夹具完成多工序的动作衔接。从结构布局来看，主体采用双平行铝型材作为线性滑移的承载基座，型材两侧通过加工端板完成封闭与安装基准定位，端板上预留的脚轮式导向轮可适配外置滑轨实现整个模组的跨距滑移，也可根据安装场景将导向轮替换为滑块对接标准线性导轨，适配不同的设备安装空间。旋转输出端位于结构的单侧端部，采用法兰式输出结构，输出轴端预留了多组安装孔位，可直接对接夹爪、吸盘架、压装头等不同类型的末端工装，输出轴下方的支撑座集成了轴承承载结构，

　　可承受径向与轴向的复合载荷，避免旋转动作过程中出现轴端窜动，保障重复定位精度。线性滑移部分采用同步带传动的布局形式，传动带沿型材长度方向布置，张紧结构集成在端部安装板上，可通过调节螺栓调整皮带张紧力，避免长期运行出现打滑丢步的问题，滑移座上预留了工装安装位，可搭载检测传感器、辅助压头等附属构件，随滑移座同步沿型材方向移动。设计过程中优先考虑了安装边界的适配性，整体结构的宽度控制在双型材并排的尺寸范围内，端部旋转座的突出尺寸做了限位设计，可在狭窄的设备内部空间完成安装，所有连接螺栓均采用内六角圆柱头螺钉，沉头安装后不会突出构件表面，避免动作过程中与周边设备构件发生干涉。结构上的所有安装孔位均采用对称布局设计，

　　可根据产线的排布方向选择左侧或右侧安装驱动电机，无需额外改动主体结构，旋转端的轴伸长度可根据实际搭载的工装尺寸做适应性调整，型材长度也可根据所需的滑移行程做裁切替换，具备较强的场景适配能力。滑移端的限位缓冲结构可根据行程需求安装在型材的任意位置，硬限位与缓冲垫配合设置，可避免滑移座超程运行造成结构碰撞损坏，端部的导向轮采用偏心安装结构，可调节与外置导轨的配合间隙，消除运行过程中的晃动间隙，提升整体动作的平稳性。
