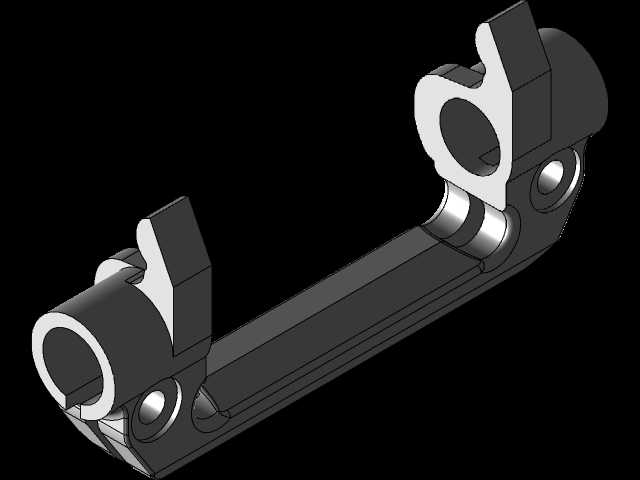

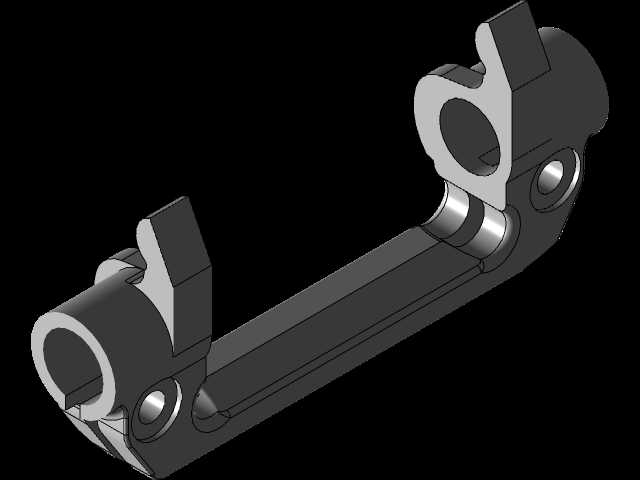

离合器释放叉传动结构三维数模

　　这款释放叉是手动操纵式离合器操纵机构的核心传力构件，日常在商用车、工程机械的手动变速传动系统中应用广泛，主要承担分离轴承的轴向推力传递作用，在驾驶员踩下离合器踏板的过程中，将踏板输入的杠杆力转化为分离轴承的轴向位移，推动压盘膜片弹簧或分离杠杆动作，实现离合器主动盘与从动盘的动力切断，配合换挡机构完成挡位切换，避免换挡过程中齿轮打齿，同时在起步阶段控制离合器半联动接合的平顺性。从结构设计来看，该零件整体采用长臂式叉形布局，两端设置带卡槽的叉口结构，卡槽轮廓与分离轴承座的凸台完全匹配，安装后可限制分离轴承的周向转动，仅保留轴向滑动自由度，避免轴承工作过程中出现偏磨。长臂主体采用等强度变截面设计，靠近叉口的受力段截面厚度更大，

　　向中部铰接段逐步过渡到均匀壁厚，在保证整体抗弯、抗扭强度的前提下尽可能降低零件自重，减少操纵过程的无效阻力。零件中部设置的同轴铰接孔是整个释放叉的旋转支点，孔内预留了衬套安装余量，装配时压入铜基含油衬套后可与离合器壳体上的固定销轴配合，长期工作无需额外加注润滑脂即可维持低摩擦转动，铰接孔两侧的加强凸台可避免支点位置受交变载荷出现应力开裂。两端叉臂上的小孔为回位弹簧挂接孔，离合器踏板松开后，挂接在该孔位的回位弹簧可拉动释放叉回到初始位置，带动分离轴承复位，保证离合器压盘可靠压紧从动盘，避免出现半联动打滑的故障。从安装边界来看，该释放叉的铰接孔中心距、叉口开档尺寸、长臂摆动弧度均匹配对应型号离合器的壳体安装空间，

　　摆动过程中不会与壳体加强筋、周边管路部件产生运动干涉，叉口工作面的粗糙度设计要求达到Ra1.6，减少与分离轴承座接触位置的滑动磨损，延长整套操纵机构的维护周期。建模过程中对所有受力圆角、安装倒角都做了精确还原，可直接用于离合器操纵机构的运动仿真、受力分析，也可作为零部件加工、维修替换的数模参考，导入装配环境后可直接匹配周边的分离轴承、销轴、回位弹簧等零件，无需额外调整装配约束即可完成整套机构的动作模拟。
