花键轴轮毂圆盘组合传动构件

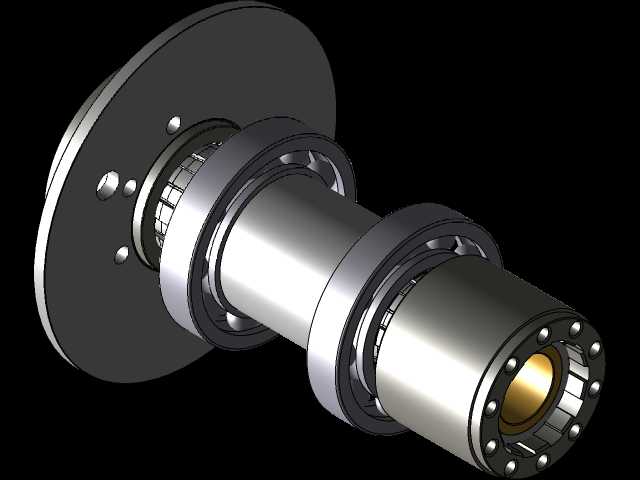

　　这套轴系组合构件常见于需要精准周向传动、同时承受径向与轴向复合载荷的工业传动场景，比如中小型机床的进给传动单元、自动化输送线的动力输出端、纺织机械的罗拉驱动部位都能见到同类结构的应用。从结构设计逻辑来看，花键轴作为核心传动载体，采用矩形花键的啮合形式，相比平键连接能承载更大的传递扭矩，同时允许轮毂在轴上做小范围的轴向滑移，适配设备运行中需要的轴向窜动补偿需求，避免刚性连接带来的应力集中损伤。两端配置的滚动轴承采用过盈配合的方式压装在轴颈位置，轴承外圈与安装基座的轴承位采用过渡配合，既保证轴系回转时的同轴度精度，也能抵消轴系高速回转时产生的径向跳动，圆盘构件通过端面的定位销与轮毂端面实现精准定位，螺栓锁紧后可作为传动轮、

　　制动盘或者连接法兰的安装基座，拓展整个轴系的功能边界。从安装边界来看，轴端的花键段预留了足够的啮合长度，安装时需保证花键副的润滑脂填充量达到啮合空间的三分之一，避免干磨导致的齿面过早磨损；轴承位的轴肩高度严格控制在轴承内圈厚度的三分之二，既保证轴向定位的可靠性，也方便后续维修时的轴承拆卸操作；圆盘端面的安装孔采用等节距分布设计，孔位公差控制在H7级别，保证外接构件安装后的动平衡精度，避免高速回转时产生异常振动。整个构件的同轴度设计基准为花键轴的中心轴线，所有配合面的径向圆跳动公差控制在0.02mm以内，端面圆跳动公差控制在0.03mm以内，能满足中等转速下的平稳传动需求。在实际选型适配时，

　　需要注意轴系的额定动载荷要匹配设备的峰值扭矩输出，预留1.5倍以上的安全系数，避免过载导致的花键齿崩裂或者轴承过早失效；安装时要保证两端轴承座的同轴度误差不超过0.05mm，否则会导致轴承运转时温升过快，缩短整体使用寿命。
