多罐体连续式工业搅拌混合装置结构设计

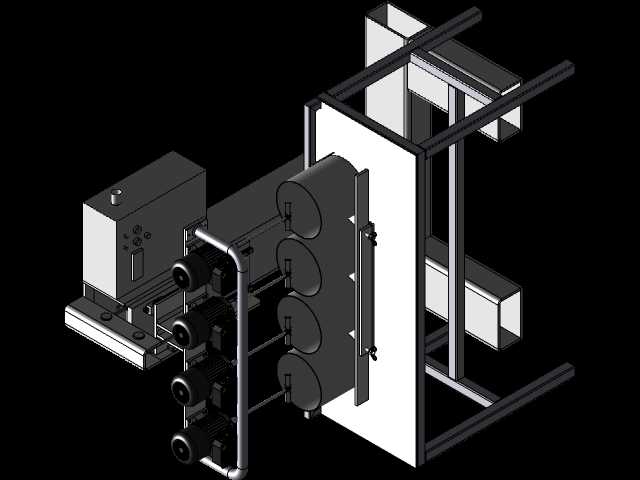

　　这套搅拌混合装置的结构设计，首先要匹配中小批量多组分物料的连续混合作业需求，常见于精细化工、食品配料、建材助剂生产的车间工位，可同时完成四路不同组分物料的预混、均质与输出，适配粘度范围覆盖低流动性浆料到中等稠度膏状物料的处理场景。从整体布局来看，设备采用侧挂式多罐体排布，四个卧式搅拌罐体沿竖直方向等距固定在立式主框架上，框架采用标准矩形钢管焊接成型，兼顾结构刚性与安装便利性，主框架底部预留了与车间地面预埋螺栓连接的安装孔位，整体安装边界宽度控制在1.8米以内，深度方向不超过1.2米，高度方向适配常规车间3米层高的作业空间，不需要额外做厂房改造即可完成就位。动力单元独立布置在罐体侧方的集成安装台面上，四组驱动电机分别对应单个搅拌罐体，

　　每台电机通过联轴器直连罐内的搅拌轴，轴端配置的桨叶采用螺带与涡轮组合结构，靠近罐壁的螺带结构负责将罐壁附着的物料向中心推送，中心区域的涡轮桨叶负责高速剪切分散，避免物料分层或结团，罐体端部设置的快开式检修门，不需要拆解整体管路即可完成桨叶更换与罐内清理。管路系统沿主框架侧面的走线槽排布，进料管路从罐体顶部接入，每路进料口配置独立的流量调节接口，可匹配不同计量设备的输出端，混合完成的物料从罐体下部的出料口汇总到总输出管路，可直接对接后续的灌装或中转设备。设计过程中特意将动力单元与罐体区域做了分隔，中间预留的散热间隙可避免电机运行热量传递到罐内影响热敏性物料的性状，主框架上部预留的吊装位方便设备整体进场安装，

　　侧面的爬梯结构方便运维人员到达上部罐体做日常检查。整套结构的受力点经过反复校核，满负荷运行时框架的形变量控制在0.2mm以内，不会因为长期运行出现罐体偏移或轴封渗漏的问题，搅拌轴的密封件采用耐磨耐腐的复合材质，可适配多数常规工业物料的接触要求，不需要频繁更换密封配件。
