工业卧式双轴干燥搅拌设备结构设计

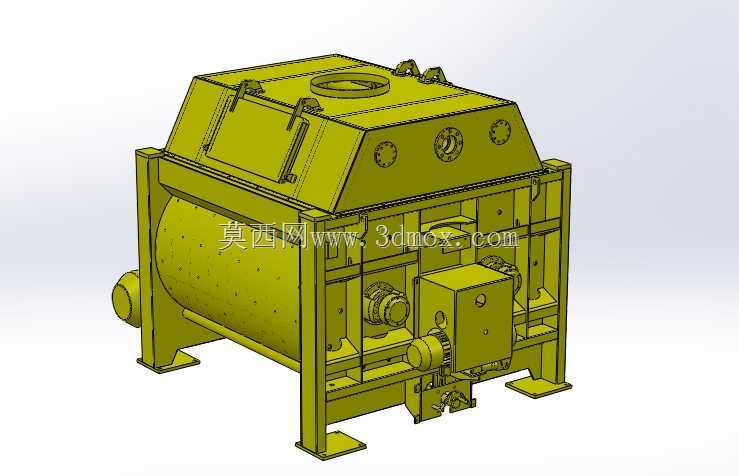

　　这套卧式双轴结构的干燥搅拌设备，常应用于建材、粉体加工、固废处理等行业的散料预处理工序，核心作用是在密闭腔体内完成湿态散状物料的均匀搅拌与干燥作业，避免物料在干燥过程中出现结团、局部过热的问题。从结构设计逻辑来看，设备整体采用下支撑上腔体的布局，底部采用型钢焊接成型的框架式机架，四个支脚预留了地脚螺栓安装孔，安装时需要匹配现场预埋的地脚螺栓位置，支脚底部的支撑板厚度经过载荷校核，能够承载满仓物料加上设备自重的总载荷，避免运行过程中出现机架共振偏移的问题。上部的工作腔体分为上下两个区段，下部为卧式圆柱状的搅拌主腔，内部布置双轴搅拌桨结构，两根平行的搅拌轴两端通过轴承座固定在腔体端板上，轴端配置独立的传动减速单元，

　　能够实现双轴反向同步转动，带动物料在腔体内形成径向与轴向的复合运动，保证物料与腔体内壁的换热面充分接触，同时打散结块的湿料，提升干燥均匀度。上部为坡顶式的上盖结构，上盖采用多块钢板拼接焊接成型，顶部预留圆形的进料与排气接口，侧面布置多个观察检修口，日常运行时检修口通过快开压扣结构密封，需要清理腔体或者检修桨叶时可以快速开启，不需要整体吊装上盖，降低日常维护的作业强度。上盖的坡形设计能够避免物料在盖体内壁堆积，运行过程中溅到盖体的物料会顺着坡面滑落回主搅拌腔，减少物料残留。腔体端板上预留的多个圆形法兰接口，可根据工艺需求接入热媒管路、温度检测元件或者湿度检测元件，适配不同物料的干燥工艺参数调整。

　　设备侧面布置的传动单元采用分体式安装结构，减速电机通过联轴器与搅拌轴直连，传动区域单独设置防护外罩，避免运行过程中物料粉尘进入传动部件造成磨损，同时符合工业设备的安全防护要求。设备底部设置有卸料机构，位于两轴中间的下方位置，采用气动或者电动控制的闸板结构，干燥作业完成后可以快速开启闸板完成卸料，闸板与腔体的密封面采用耐磨密封件，避免运行过程中出现漏料问题。从安装边界来看，设备整体的长宽高尺寸适配常规工业厂房的层高要求，机架的跨距设计预留了检修通道空间，日常维护时操作人员可以在机架两侧完成轴承润滑、传动部件检查等作业，不需要额外预留过大的安装空间。设计过程中针对腔体的承压能力做了有限元校核，保证在通入热风或者导热油干燥时，

　　腔体不会出现变形泄漏的问题，所有焊接位置都做了圆角过渡处理，减少应力集中点，提升设备长期运行的结构稳定性。搅拌桨叶采用耐磨材质制作，桨叶与腔体内壁的间隙控制在合理范围，既避免桨叶刮蹭内壁造成磨损，又能减少腔壁的物料粘附，降低清理频次。上盖顶部设置的吊耳结构，方便设备进场安装时的整体吊装作业，吊耳的焊接位置经过重心校核，吊装时能够保持设备水平，避免倾斜碰撞。
