带法兰安装座的筒状传动连接构件

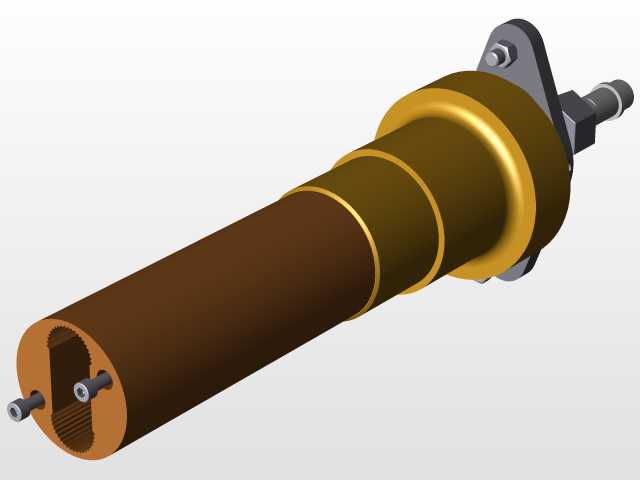

　　这类带侧装法兰的筒状构件，常见于中小功率传动链路的扭矩传递场景，在轻工输送设备、小型农用机具、台式加工设备的进给机构中都能见到它的应用，核心作用是实现输入端与输出端的柔性扭矩衔接，同时承担一定的径向载荷缓冲作用。从结构设计来看，构件主体采用阶梯筒型布局，靠近安装法兰的位置设置了两道环形凸台，既可以作为装配时的轴向定位基准，也能提升筒身的抗扭截面系数，避免长时间传递扭矩时筒身出现应力变形。端部的内孔加工有内花键结构，与配套的外花键轴配合时，能保证扭矩传递的同轴度，相比平键连接可承受更大的交变载荷，同时减少键槽带来的应力集中问题；内孔端面上预留的两个螺纹安装孔，用于装配端盖或者轴向定位挡圈，防止配合轴在运转过程中出现轴向窜动。

　　侧置的三角形法兰安装座是整个构件的固定基准，法兰上的安装孔位经过位置度公差校核，能直接适配设备安装板上的预设螺孔，安装时不需要额外制作转接支架，法兰与筒身衔接的位置做了圆弧过渡处理，可降低装配应力集中，避免长期受载后衔接位置出现开裂。构件的外形尺寸适配常规的50-80mm安装空间，筒身总长控制在适配常规传动箱的预留区间内，安装时需要注意法兰贴合面的平面度误差不超过0.05mm，否则会导致筒身轴线偏斜，加剧花键配合面的磨损。设计过程中优先考虑了装配的便捷性，所有外露棱边都做了0.5mm的倒角处理，既避免装配时划伤操作人员，也能引导配合零件顺利就位；筒身外圆的环形凹槽除了定位作用，还可以预留密封件安装位，在有防尘、防溅需求的工况下，

　　加装O型密封圈就能阻挡外界粉尘、切削液进入内部花键配合腔，延长构件的维护周期。这类构件在建模时需要重点关注内花键的参数匹配，以及法兰安装孔与筒身轴线的位置度约束，实际选型时要结合传递的额定扭矩、安装空间的边界尺寸来确认适配性，避免出现安装干涉或者载荷能力不足的问题。
