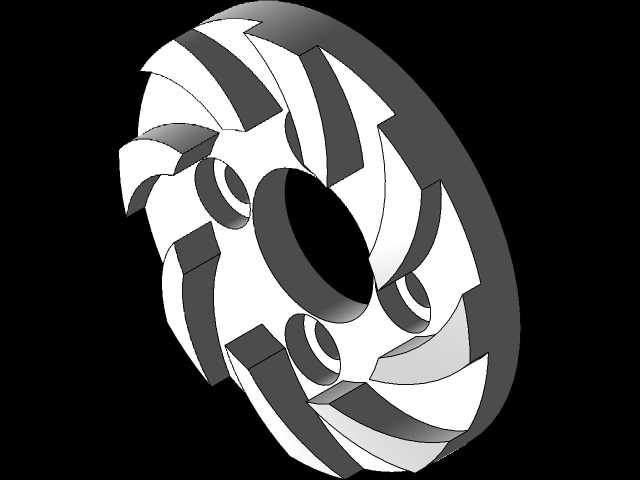

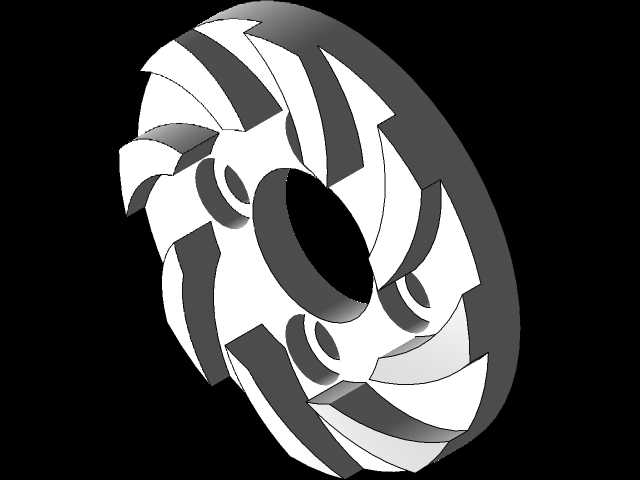

闭式离心叶轮流体机械核心转动构件

　　作为流体输送设备的核心做功部件，这类闭式叶轮广泛适配离心泵、离心通风机、涡轮膨胀机等多类旋转流体设备，承担着将转轴输入的机械能转化为流体压力能与动能的核心作用，其型线精度直接决定设备的运行效率、振动水平与服役寿命。在市政供水、化工流程输送、暖通空调风系统、工业尾气处理等场景中，叶轮的结构合理性直接影响整套流体系统的能耗表现，不合理的叶型设计不仅会拉低设备运行效率，还可能引发流道内的涡流、空化问题，长期运行会造成叶片表面气蚀剥落，严重时会导致叶轮动平衡失效，引发整机振动超标。设计阶段首先要匹配设备的额定流量、扬程参数确定叶轮的进出口直径，其中进口直径需兼顾流体流入速度与安装轴径的边界要求，既要避免进口流速过高造成不必要的冲击损失，

　　也要留出足够的轮毂空间满足转轴与键连接的装配需求，出口宽度则根据比转速参数计算确定，保证流道过流面积与设计流量匹配。叶片采用后弯式空间扭曲型线，设计过程中逐段调整不同叶高位置的叶片安装角，保证流体从轴向流入后能平滑转向径向流出，减少流道内的流动分离损失，前后盖板的曲面过渡段做了大圆角处理，避免流道截面突变造成的局部涡流。建模过程中优先保证叶片型面的曲率连续性，相邻叶片间的流道做了等通流截面优化，减少流体在流道内的沿程阻力，轮毂位置的轴孔按照标准公差带设计，预留了键槽安装位置，可直接与对应直径的传动轴配合装配，叶轮整体做了对称式结构校验，满足高速旋转下的动平衡要求，可适配每分钟数千转的运行工况。

　　前后盖板与叶片的连接位置做了加厚过渡处理，降低应力集中系数，避免长期交变载荷下出现焊缝或者整体结构的疲劳开裂，叶片进口边做了小圆角修型，减少流体冲击的同时降低空化发生的概率，叶轮外缘的径向跳动公差控制在合理范围内，避免装配后与蜗壳内壁发生刮擦。
