1:30传动比蜗轮蜗杆啮合结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:452022
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构
  • 1:30传动比蜗轮蜗杆啮合结构

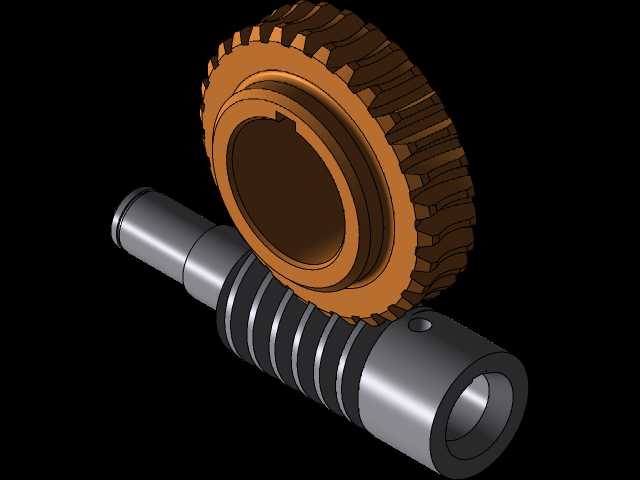

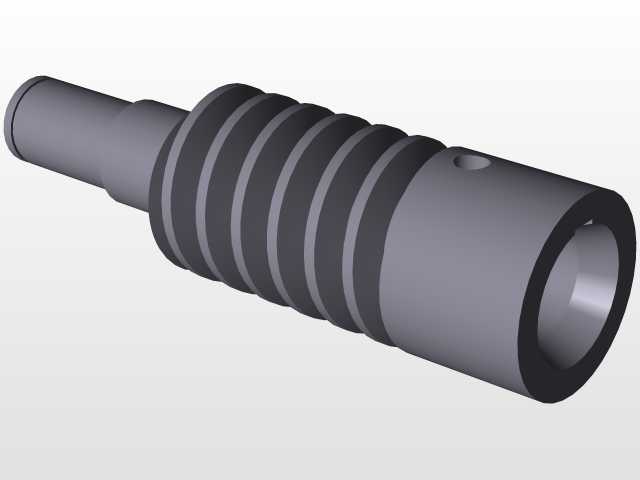

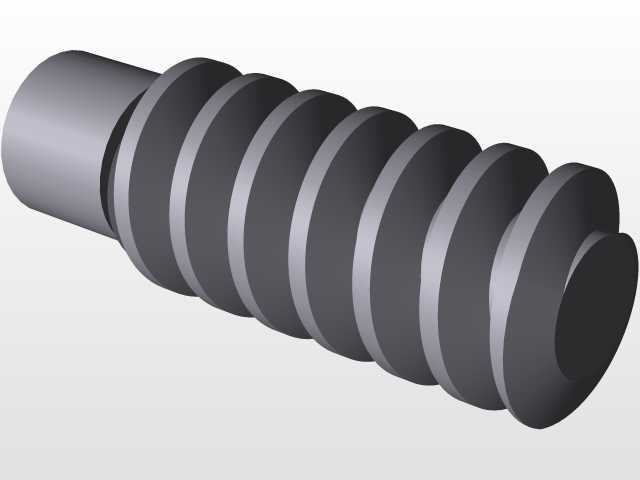

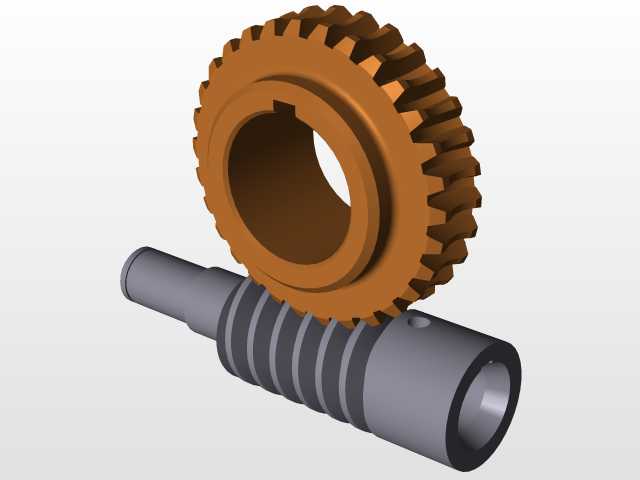

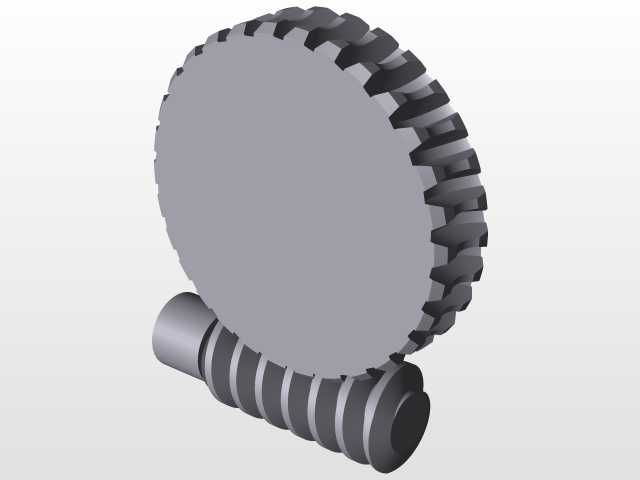

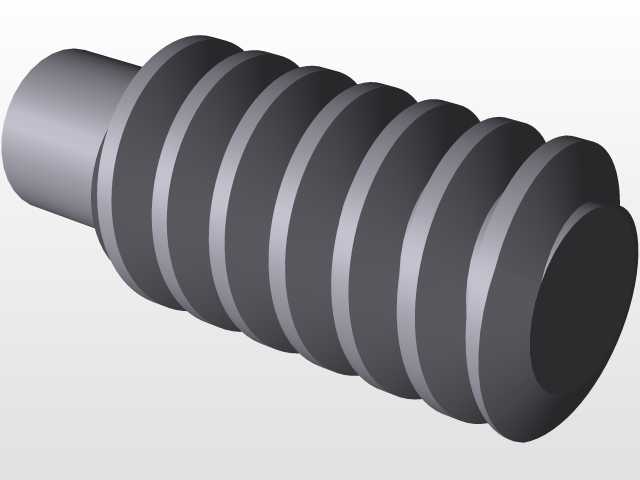

  在各类需要大传动比减速的机械传动场景中,蜗轮蜗杆结构始终是空间交错轴传动的核心选择,这款1:30传动比的蜗轮,适配交错角90度的蜗杆安装场景,常见于输送线驱动单元、小型机床进给机构、轻工包装设备的动力传递环节,能在单级传动下实现较大减速比,相比多级圆柱齿轮减速结构,大幅压缩传动系统的轴向与径向安装空间,同时具备反向自锁特性,可避免设备停机后输出端受负载反驱出现位移,在起重类辅助机构、倾角调整机构中能省去额外的制动组件,简化整体结构设计。从设计逻辑来看,该蜗轮采用阿基米德蜗杆适配的齿形参数,齿面沿分度圆方向均匀分布,齿向螺旋角与配对蜗杆的导程角严格匹配,保证啮合过程中齿面接触面积均匀,避免局部应力集中导致的早期磨损。

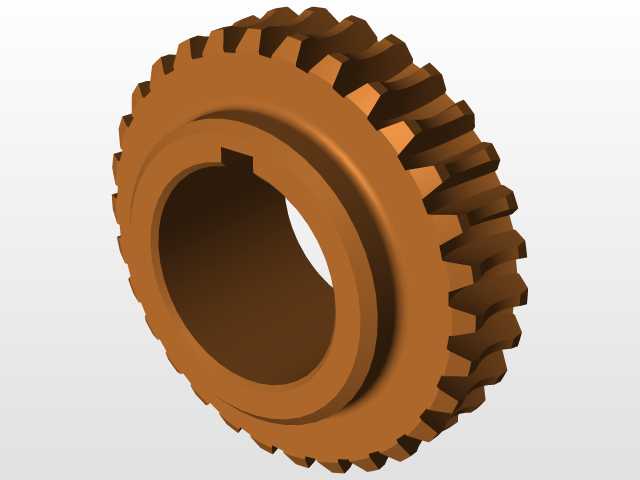

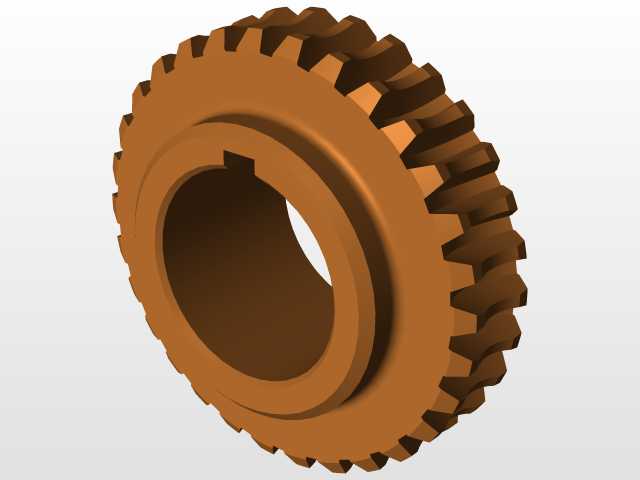

  蜗轮的轮毂部分设置了标准键槽安装位,可与输出轴通过平键实现周向固定,轮毂端面预留了轴向定位的轴肩贴合面,能保证装配时蜗轮的轴向位置精度,避免运转过程中出现轴向窜动影响啮合精度。齿圈部分的宽度经过匹配计算,可覆盖蜗杆的有效啮合长度,保证全齿宽参与动力传递,在额定负载下齿面接触应力控制在材料许用范围内,适配锡青铜类耐磨材质的加工要求,能在长期连续运转工况下保持稳定的传动精度,减少齿面胶合、点蚀等失效风险。安装边界方面,蜗轮的齿顶圆、分度圆参数与1:30传动比的蜗杆严格匹配,中心距公差控制在机械传动常用的IT7级精度范围内,装配时可通过调整蜗杆的轴向位置实现齿面接触斑点的校准,保证啮合侧隙处于合理区间,既避免侧隙过大导致的传动回差,

  也防止侧隙过小出现运转卡滞、温升过高的问题。这类蜗轮结构在低速重载的传动场景中优势明显,单级传动即可替代多级圆柱齿轮减速组,有效降低传动系统的零件数量与装配复杂度,同时运转过程中啮合冲击小,噪音水平远低于同传动比的圆柱齿轮减速结构,适合对运行噪音有要求的民用轻工设备、办公自动化设备的传动单元设计。在建模过程中,齿面的螺旋线生成严格按照蜗轮蜗杆的啮合原理推导,保证齿形的法向截面参数与加工刀具参数一致,可直接对接后续的数控加工工艺,无需额外修正齿形参数,轮毂上的安装孔、键槽、退刀槽等结构均符合机械设计手册的标准规范,能直接适配常用的输出轴尺寸、紧固件规格,减少设计人员的重复建模工作量,在进行传动系统装配仿真时,可直接模拟啮合传动过程,验证运动干涉情况、传动比准确性,为后续的结构优化、受力分析提供准确的三维模型基础。
