带轮一体式阶梯加油轴结构设计

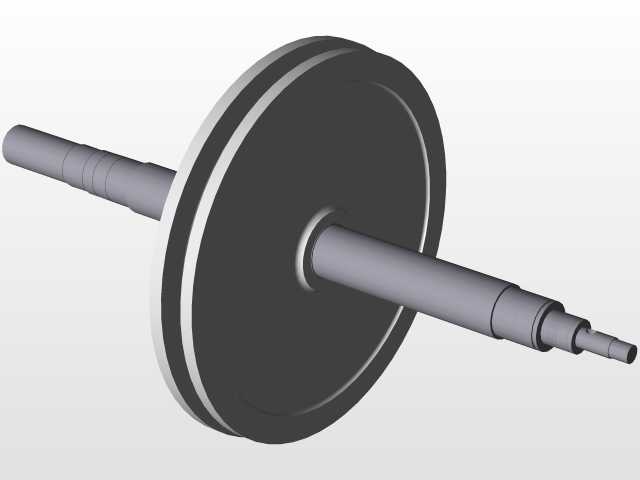

　　这款带轮一体式阶梯轴，主要应用在中小型动力传输场景中，常见于轻工输送设备、小型机床进给单元、农用机具的动力传递环节，承担扭矩传递与带轮支撑的双重作用。轴身采用多阶梯变径设计，不同轴段的直径差是根据安装配合需求设置的，从带轮安装位向两端延伸的轴段，依次匹配轴承内圈、密封件、联轴器或者动力输入输出端的安装尺寸，每一段轴肩都承担轴向定位的作用，避免运转过程中带轮、轴承出现轴向窜动。带轮与轴采用过盈配合加键槽的连接方式，保证大扭矩传递时不会出现相对打滑，带轮的轮缘尺寸根据配套V带的型号设计，轮槽的角度、深度都符合通用传动带的安装标准，不需要额外定制配套带件，降低现场替换的适配成本。轴的一端设计有加油通道，可在设备不停机或者日常维护时，

　　直接通过轴端的注油口向轴承配合位、带轮轮毂配合面加注润滑脂，减少拆卸维护的工作量，尤其适合安装位置紧凑、日常拆解难度大的设备布局场景。从安装边界来看，轴的两端轴伸长度根据配套轴承座的安装间距预留了足够的调整余量，轴端的倒角设计方便装配时快速对准轴承内圈与密封件，不会刮伤密封圈唇口。设计过程中，轴的各段过渡圆角都做了应力释放处理，避免阶梯位置出现应力集中，在长期交变载荷下出现疲劳断裂的问题，带轮轮毂与轴的配合长度经过扭矩校核，能够覆盖常规1.5kW以内动力源的扭矩输出需求，不需要额外做加强处理。轴身的表面粗糙度根据配合等级做了区分，轴承安装位的粗糙度满足滚动轴承的配合要求，非配合面做了防锈氧化处理，适应多粉尘、轻度潮湿的车间作业环境。
