带六角接头外滚花铸铝管路连接件

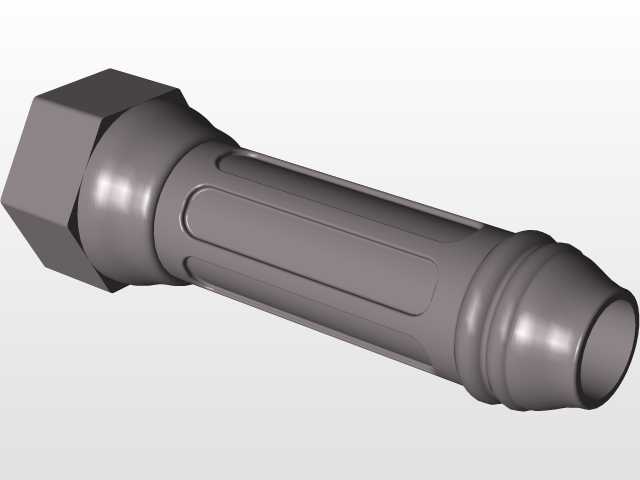

　　这类铸铝材质的管路连接件，常应用在低压流体输送回路、气动控制管路以及小型设备的冷却循环系统中，相比钢制接头重量更轻，铸铝的成型工艺可以在保证结构强度的前提下，做出更贴合安装操作的外形细节，适配对整机重量有控制要求的便携设备、小型自动化机组的管路布设场景。从结构设计来看，端部的六角结构完全适配标准开口扳手的咬合尺寸，安装时可以提供足够的受力面，避免拧紧过程中出现打滑损伤零件表面的问题，六角端的对边尺寸公差控制在标准紧固件公差范围内，和常规扳手的适配性不需要额外定制工装就能完成装配。接头主体的外表面做了纵向凹槽的防滑结构，在没有工具的空间受限场景下，操作人员徒手也能完成初步的对位拧入，凹槽的深度控制在1.2mm左右，

　　既不会因为槽过深削弱主体的壁厚强度，也能提供足够的徒手摩擦力，不会因为表面沾有少量油污就出现脱手的情况。端部的阶梯式凸缘结构是为管路密封设计的安装边界，凸缘的外径尺寸和配套的密封垫圈内径完全匹配，安装时垫圈可以直接卡入凸缘定位，不会在拧紧过程中出现垫圈移位、偏斜导致的密封失效问题，凸缘的台阶高度刚好对应密封垫圈的压缩量范围，拧紧到六角端面贴合安装面时，密封垫圈的压缩率保持在合理区间，既能保证密封性能，也不会因为压缩过度导致垫圈提前老化失效。整个零件的壁厚采用渐变设计，靠近六角受力端的壁厚更厚，能够承受拧紧时的扭矩载荷，往插接端方向壁厚逐步均匀减薄，在保证整体结构刚性的同时控制零件整体重量，内部的流道采用等径设计，没有突兀的变径台阶，

　　流体经过时不会产生额外的紊流和压力损失，适配对流体压力稳定性有要求的回路。铸铝的材料特性让这个零件具备不错的抗腐蚀性能，在常规的空气、清水以及低浓度冷却液介质中长时间使用，不会出现锈渣脱落堵塞管路的问题，表面不需要额外做镀锌、镀铬的防锈处理就能满足多数工况的使用要求，零件的整体长度控制在常规管路接头的安装空间范围内，不会因为长度过长和周边的其他管路、结构件产生安装干涉，在布设密集的阀岛、气动排管路中也能留出足够的扳手操作空间。
