双铰耳带加强筋安装固定支架结构

　　这类双铰耳支架在工业设备里的应用场景十分广泛，从输送线的张紧轮安装座，到小型工装夹具的铰接基座，再到自动化设备的摆动部件支撑，都能见到这类结构的身影。它的核心功能是为带铰接转动需求的部件提供稳定的安装基准，同时通过底板的安装孔实现与设备机架的刚性连接，两个对称布置的铰耳用来穿装铰接销轴，为转动件提供双侧支撑，相比单耳铰接结构，双侧支撑的抗偏载能力更强，能有效避免销轴受单侧弯矩出现变形卡滞的问题。

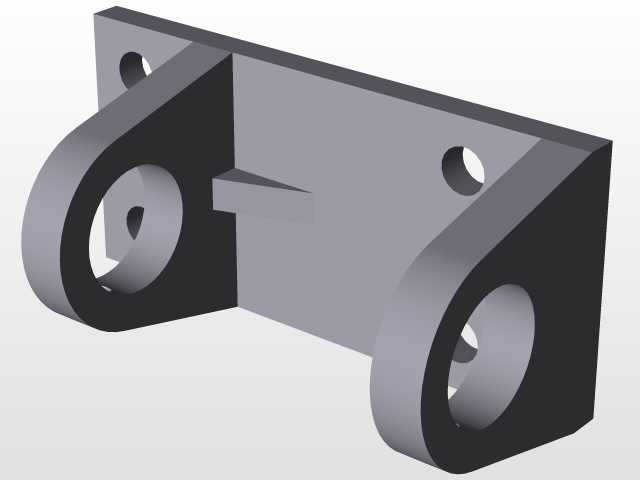

　　从设计思路来看，这款支架的底板采用平板式结构，四个角位预留了通孔安装位，安装时可以通过螺栓直接固定在型材机架或者钢板安装面上，安装边界的容错空间充足，四个安装孔的孔位间距按照通用型材的安装孔距做了适配，不需要额外做转接板就能直接装配。两个铰耳做了同轴度设计，内孔的尺寸公差按照铰接配合的常用精度取值，既保证销轴能顺利穿装，又不会因为间隙过大导致转动时出现旷量。铰耳和底板的连接位置加设了三角形加强筋，这个结构是整个支架的强度关键，当铰耳承受径向载荷时，加强筋能分散铰耳根部的应力集中，避免设备长期运行后铰耳从底板焊缝位置出现开裂，尤其是在有冲击载荷的工况下，加强筋的作用会更加明显。

　　实际选型使用的时候，需要先确认铰耳内孔的直径和待安装销轴的匹配度，同时要核对底板安装孔的中心距是否和现场安装面的孔位一致，铰耳的间距要和待安装的转动部件宽度匹配，避免出现部件装不进去或者轴向窜动量过大的问题。支架的整体外形没有多余的突出结构，安装后不会和周边的运动部件产生干涉，边角位置做了小倒角处理，装配时不会划伤操作人员的手套或者线缆。这类支架通常采用铸铁或者焊接钢板加工成型，三维建模时已经把各个部位的壁厚做了等强度优化，在保证整体刚性满足载荷要求的前提下，尽可能减少了不必要的材料冗余，既控制了整体重量，也不会出现局部强度不足的薄弱点。建模过程中对铰耳内孔和底板安装面的垂直度做了约束，保证安装后销轴的轴线和安装面平行，避免转动部件运行时出现额外的侧向力，延长铰接部位的耐磨衬套使用寿命。
