柱销式弹性联轴器机械结构设计

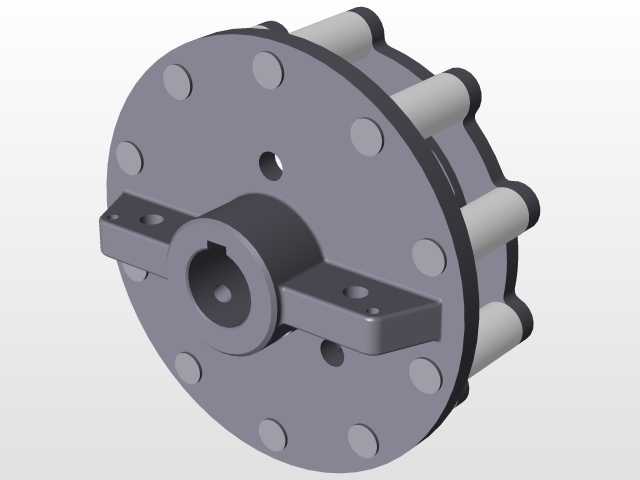

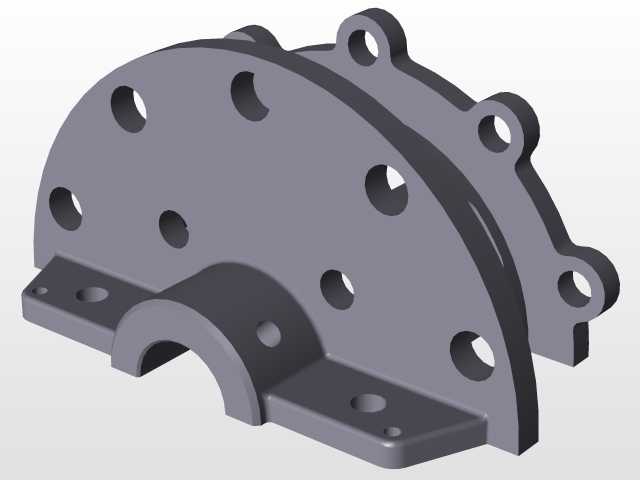

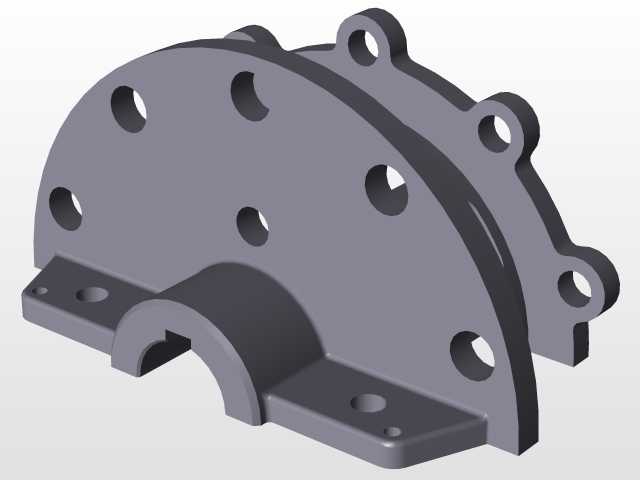

　　这类柱销式弹性联轴器，常被应用在中小功率的传动链路中，覆盖风机、水泵、轻工输送设备等多种需要轴系对接的工况场景，核心作用是完成两根独立轴的扭矩传递，同时补偿两轴在安装、运行过程中产生的径向、角向与轴向偏移，避免轴系因对中偏差产生额外的附加载荷，延长轴承、轴类零件的服役寿命。从结构设计逻辑来看，该联轴器采用对称分体式结构，两端分别为带轮毂的半联轴器，轮毂中心加工有键槽，可通过平键与主动轴、从动轴形成周向固定，轮毂端面延伸出对称的定位凸耳，凸耳上预留安装孔位，可在安装时辅助完成两轴的初步对中校准，降低现场安装的调试难度。半联轴器的端面上均匀分布有多个柱销安装孔，孔位沿圆周方向等角度排布，保证扭矩传递过程中各柱销受力均匀，

　　柱销外侧套有弹性缓冲套，在传递扭矩的同时可以吸收传动过程中的小幅振动，缓冲启动、负载突变时的冲击载荷，避免刚性碰撞带来的零件损伤。从安装边界来看，该联轴器的轴向尺寸紧凑，径向轮廓以安装柱销的外圆为最大边界，安装时需要预留的径向操作空间较小，适配安装空间局促的传动工位；柱销采用可拆卸式设计，日常维护时无需移动两端的主动、从动设备，仅需拆卸柱销的固定结构即可完成两半联轴器的分离，大幅降低后期维护的拆装工作量。设计过程中，柱销的数量、直径参数是根据额定传递扭矩核算确定，柱销孔的位置度公差需要严格控制，避免装配时出现柱销卡滞、受力不均的问题；半联轴器端面的圆形减重孔在不降低结构强度的前提下，减少了零件整体重量，降低了轴系的转动惯量，提升传动响应速度。轮毂的内孔与键槽尺寸按照对接轴的标准轴径系列设计，可适配常规标准直径的传动轴，无需额外定制轴头，降低配套加工成本。
