无损检测用滚筒式转子结构设计

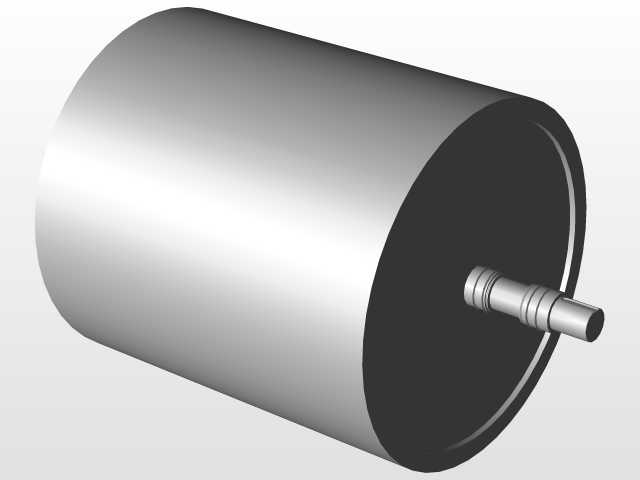

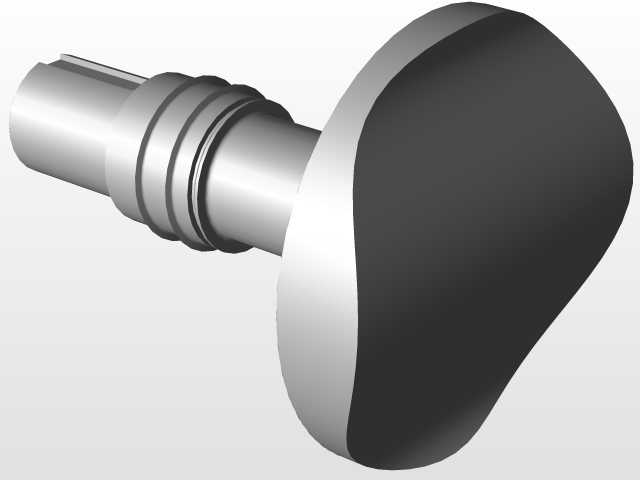

　　该转子构件主要应用于工业无损检测场景中，作为承载待检测工件、带动工件匀速回转的核心执行部件，常见于磁粉检测、超声自动化检测、涡流检测类设备中，能够配合检测探头完成工件全周向的扫查作业，避免人工转动工件带来的检测盲区与转速不均问题。从结构设计来看，主体采用大直径空心滚筒构型，相比实心转子可大幅降低自身转动惯量，减少驱动端的动力负载，同时空心内腔可预留走线空间，适配内置式检测传感器的安装需求，滚筒外圆面做了高精度车削处理，圆柱度公差控制在合理范围内，保证承载工件转动时无径向跳动，避免检测信号出现干扰波动。伸出端的轴段做了阶梯式设计，靠近滚筒侧的定位轴肩用于安装轴承内圈，实现转子在设备机架上的回转支撑，

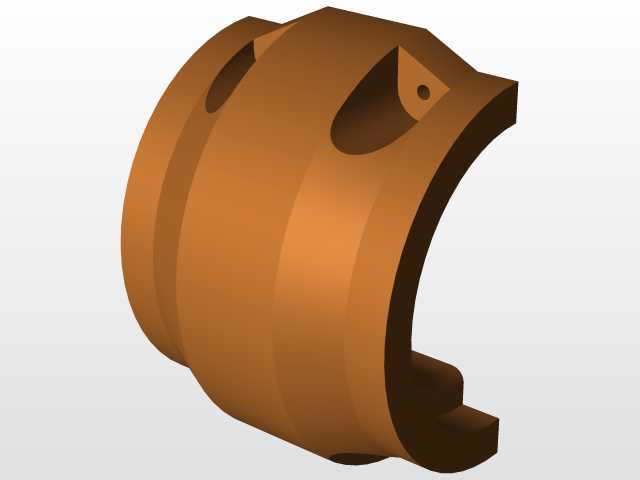

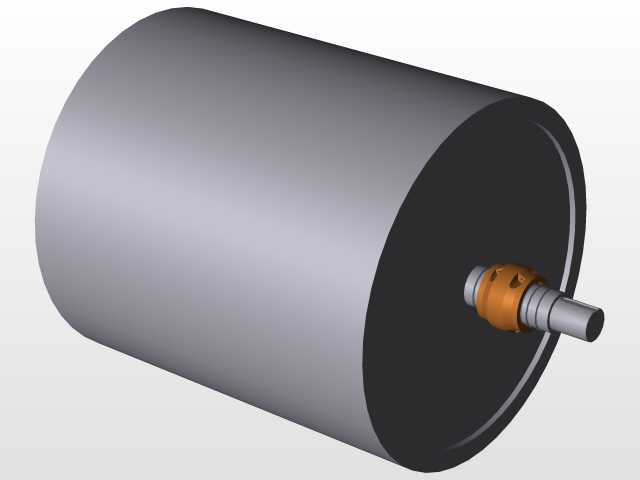

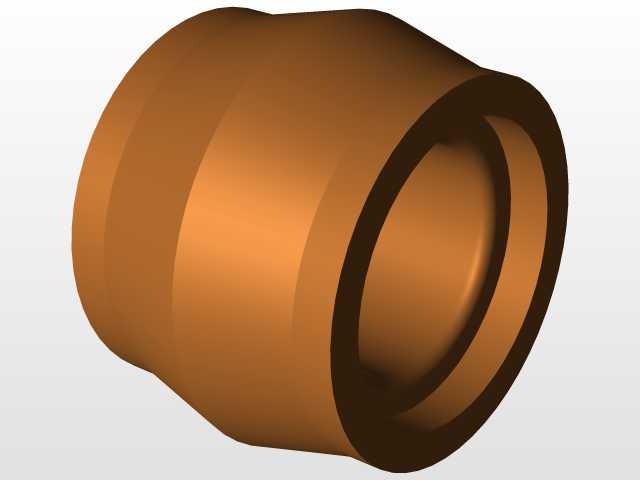

　　轴端的橙色锁紧构件用于固定传动连接件，可适配同步带轮、联轴器等不同传动形式的连接需求，轴伸长度经过匹配计算，既满足轴承、传动件的安装空间要求，又不会过度伸出造成设备整体宽度冗余。设计过程中优先考虑了转子的动平衡性能，滚筒壁厚保持均匀一致，轴段与滚筒主体采用同轴度定位装配结构，避免高速回转时出现振动影响检测精度，滚筒端面做了止口结构设计，既可以加装端盖封闭内腔，也能作为轴向定位基准配合工装夹具装夹特定规格的待检测工件。安装边界方面，滚筒外径适配常规中小型轴类、筒类工件的承载需求，两支撑轴承的安装跨距经过受力校核，可承受满载工件时的径向载荷，不会出现挠曲变形，轴端的连接尺寸兼容市面常规伺服电机、减速电机的输出轴连接标准，

　　无需额外定制转接件即可完成装配。实际使用中，该转子可配合压紧轮机构实现工件的平稳驱动，转速可根据检测工艺要求在一定范围内调节，转动过程无卡滞、无轴向窜动，能够保证检测探头与工件表面的距离保持恒定，提升检测结果的可靠性，整体结构兼顾了轻量化与刚性要求，维护时仅需定期对支撑轴承加注润滑脂即可，无需复杂的拆解保养。
