乘用车子午线轮胎三维结构设计

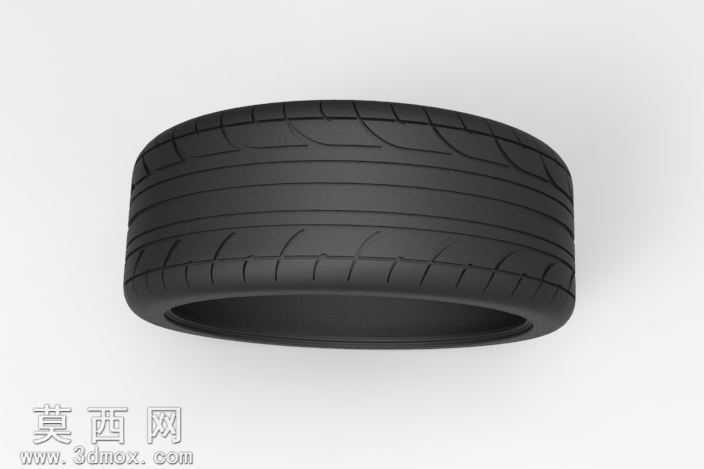

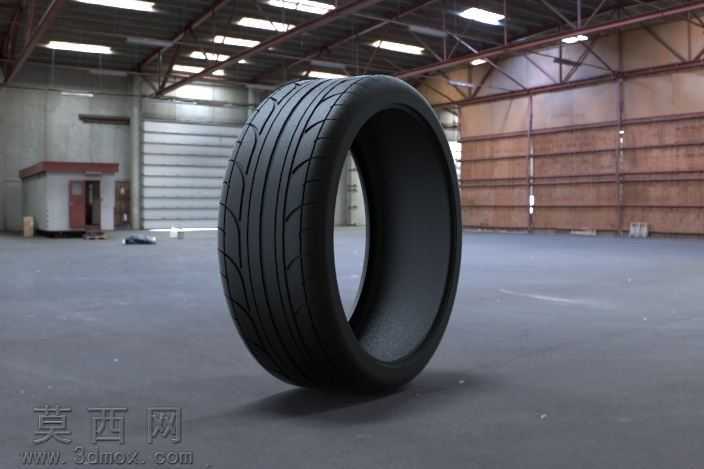

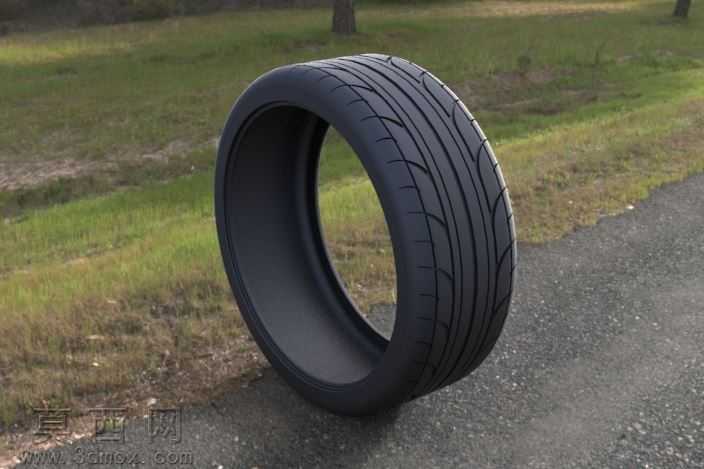

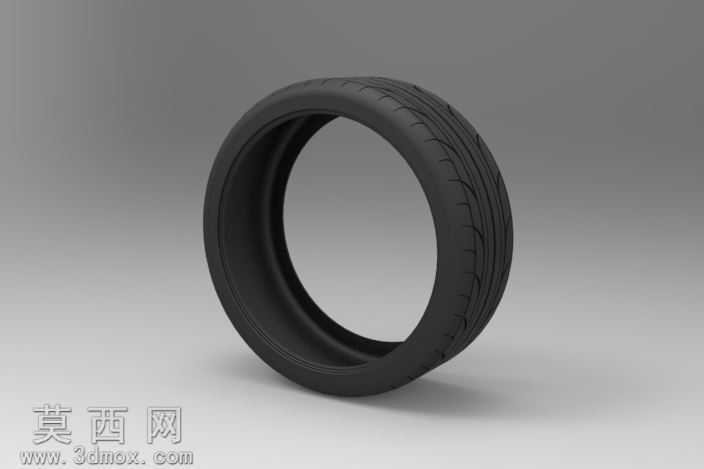

本作品为乘用车子午线轮胎的三维参数化建模成果，建模过程以真实民用轿车轮胎的尺寸规范为基准，先通过草绘绘制轮胎的断面轮廓，精准还原胎面、胎侧、胎圈、气密层等各部位的比例关系，其中胎面部分按照民用公路胎的排水需求设计了四条主排水沟与多组横向辅助排水槽，沟槽的深度、宽度、倾斜角度均参考量产轮胎的实用参数设定，兼顾排水性能与胎面刚性。建模时采用旋转特征生成轮胎的基础环形基体，再通过阵列、切除等特征完成胎面花纹的精细化构建，每一处花纹块的边角都做了符合实际工艺的圆角处理，避免应力集中的同时还原真实轮胎的成型效果。材质渲染阶段，针对轮胎不同部位的材质特性做了区分设置：胎面与胎侧的橡胶材质调整了粗糙度参数，还原炭黑橡胶哑光、略带细微颗粒质感的真实视觉效果，胎圈部位的钢丝圈结构做了金属材质的隐性参数匹配，气密层则设置了相对光滑的橡胶材质属性，整体渲染场景选用工业厂房的写实环境，通过柔和的顶光与环境漫反射，清晰呈现轮胎的轮廓曲线、花纹细节与材质质感。结构设计上严格遵循子午线轮胎的构造逻辑，胎体帘线层按照径向排布的特性做了结构示意性的特征预留，胎面下方的带束层结构也通过分层特征做了隐性体现，整体模型既可以作为汽车装配场景中的配套零部件使用，也可用于轮胎结构教学、产品展示等场景，模型的尺寸比例经过多轮校准，与同规格量产轮胎的误差控制在合理范围内，能够适配多数乘用车整车装配的三维设计需求。
