300A蓄电池通断控制断路器结构设计

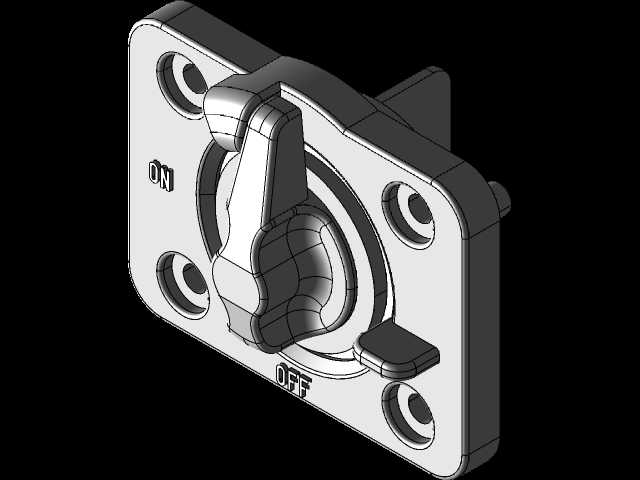

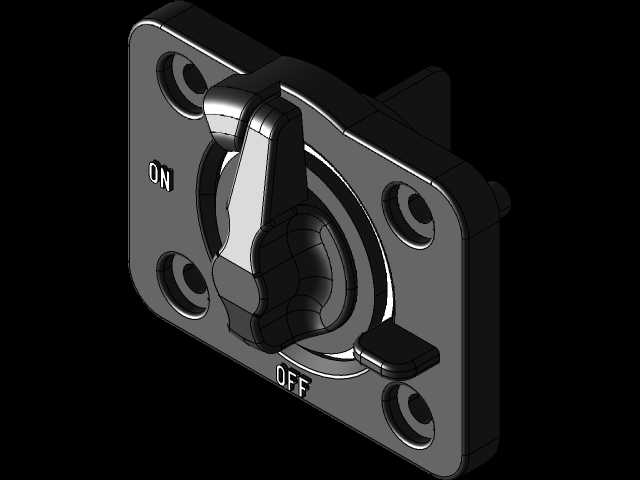

　　这款300A规格的蓄电池断路器，主要应用在车载储能、工程机械供电回路、备用电源系统这类需要大电流通断控制的场景中，核心作用是在蓄电池供电回路中实现可靠的手动通断操作，同时在回路出现过载、短路异常时快速切断供电，避免蓄电池过放、线路烧蚀甚至引发电气火灾的风险。从结构设计来看，这款产品采用方形法兰安装基座，四个角预留沉头安装孔，安装时可以直接通过螺栓固定在设备舱壁、电池架预留的安装位上，安装孔位的间距经过标准化匹配，适配多数商用车辆、工程设备的蓄电池舱安装标准，不需要额外做安装位的改制，能降低现场装配的工作量。操作手柄采用大尺寸拨杆设计，表面做了防滑的凹凸纹理处理，操作人员佩戴劳保手套也能轻松完成扳动操作，

　　手柄的转动行程做了明确的档位限位，扳到ON位置时内部触点完全压合，接触电阻控制在极低水平，能承载300A的持续大电流通过，不会出现触点发热烧蚀的问题；扳到OFF位置时触点之间保持足够的安全绝缘间隙，即使在潮湿、多尘的使用环境下也不会出现漏电、误导通的情况。基座侧面还设计了小型的锁止凸台，当手柄处于OFF档位时，可以配合挂锁实现锁止，避免无关人员误操作接通电源，满足设备检修、长期停放时的断电安全要求。在建模细节上，整个产品的各部件配合间隙都按照实际生产的公差要求做了预留，手柄转动部位的轴孔配合、基座与上盖的扣合结构、触点组件的安装定位都完全还原实物的装配关系，不管是用来做设备电气系统的布局验证，还是做安装干涉检查，

　　都能直接调用模型完成装配模拟，不需要再额外做结构修正。外壳采用高强度绝缘工程材料的结构设计，能耐受蓄电池舱内的温度变化、油污侵蚀，金属部件都做了防腐镀层的结构预留，适配户外作业设备的复杂使用环境，接线端的结构设计能适配大平方的蓄电池线缆压接端子，保证大电流传输时的连接可靠性，不会出现端子松动、发热的问题。
