手持便携探照灯塑料外壳结构设计

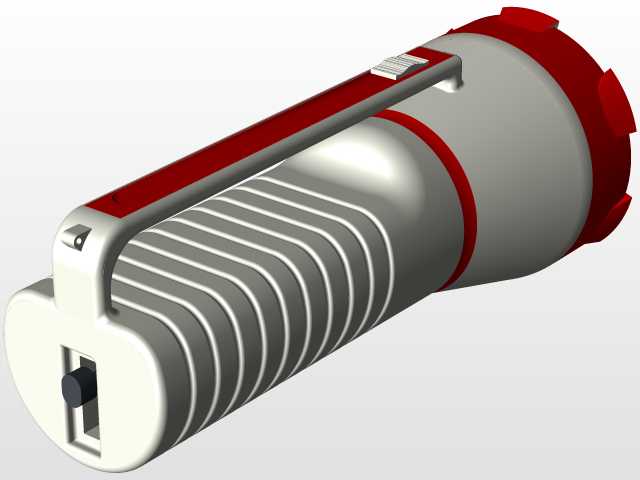

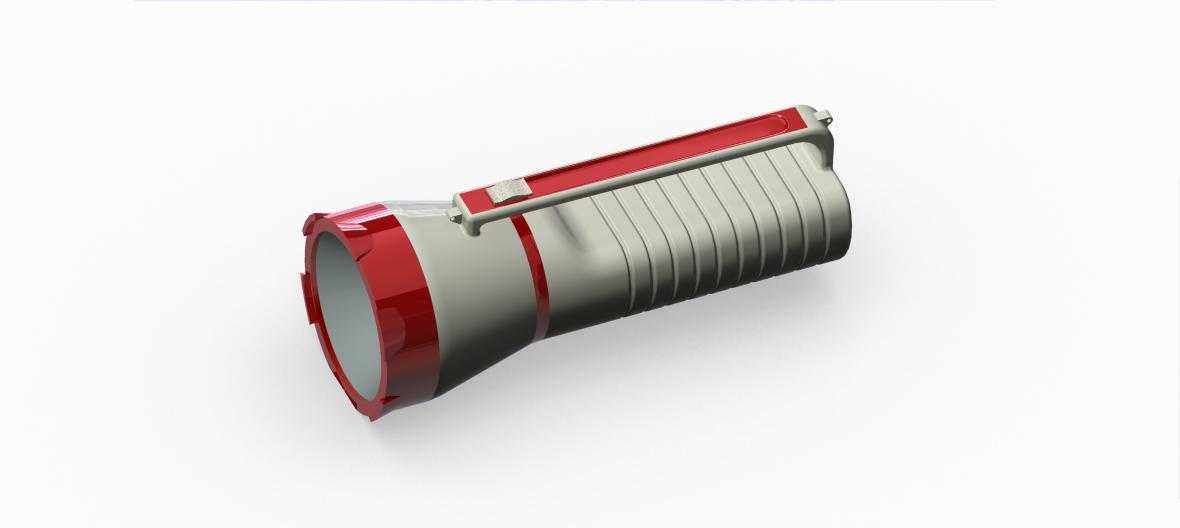

　　这款手持探照灯的塑料壳体结构，在设计阶段优先考虑了户外作业、应急巡检等高频使用场景的实际需求，整体采用一体化注塑成型的思路来做结构拆分，将握持区、灯头安装位、电池仓整合为单主壳体，减少装配环节的拼接缝隙，提升整体结构的抗冲击性能。握持区域做了等距分布的环形防滑筋，筋条高度控制在1.2mm，既保证戴劳保手套操作时的摩擦力足够，又不会因为筋条过高导致握持硌手，同时筋条走向和手部握持的施力方向垂直，避免长时间持握出现打滑的问题。灯头位置做了加厚的红色防撞包边，包边超出灯头玻璃平面3mm，在设备意外跌落时能首先接触接触面，缓冲冲击力，避免灯头玻璃直接受撞碎裂，包边内侧设计了环形的密封圈安装槽，可适配直径2mm的硅胶密封圈，

　　满足日常户外使用的防泼溅需求。壳体侧面设计了内嵌式的提手安装位，提手转轴处做了限位凸台，提手翻折角度最大可到120度，既可以手提携带，也能将提手翻折到壳体侧面作为支撑脚，让探照灯可以斜向放置作为固定照明光源使用。电池仓的内壁做了均匀分布的加强筋，筋条和电池外壁预留0.3mm的装配间隙，既可以固定电池位置，避免晃动产生异响，也能在壳体受挤压时分散应力，防止电池仓变形挤压内部电芯。整体壳体的壁厚控制在2.5mm，转角位置全部做了R2以上的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时壁厚均匀性控制在±0.2mm以内，减少注塑过程中的缩痕、翘曲等缺陷。灯头和主壳体的连接采用旋扣式结构，旋扣的配合面做了3度的拔模斜度，

　　装配时旋转45度即可完成锁紧，不需要额外螺丝固定，方便后期更换灯珠或者维护内部电路。壳体表面做了细晒纹处理，既可以掩盖注塑过程中可能产生的轻微表面瑕疵，也能减少使用过程中指纹、划痕的残留，提升长期使用的外观整洁度。在安装边界上，主壳体的外径适配常规18650电池组的排布尺寸，灯头位置的内径可适配直径72mm的反光杯，尾部的开关安装位预留了12mm的标准按键安装孔，不需要额外做二次加工即可适配通用的照明控制开关，整体结构的兼容性较强，可直接适配同规格的多款手持照明产品的内部组件，缩短同系列产品的开发周期。
