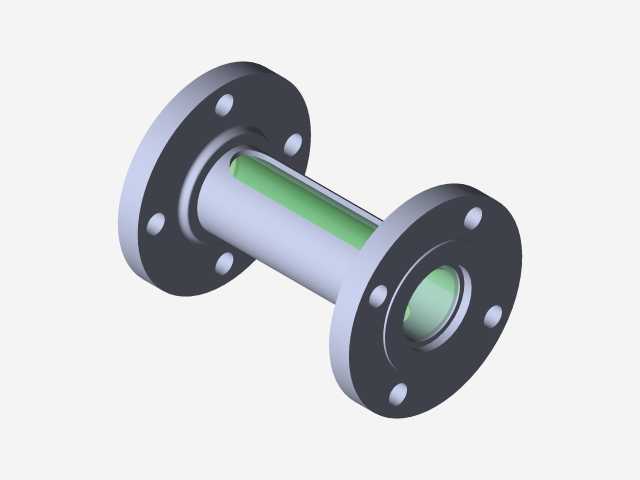

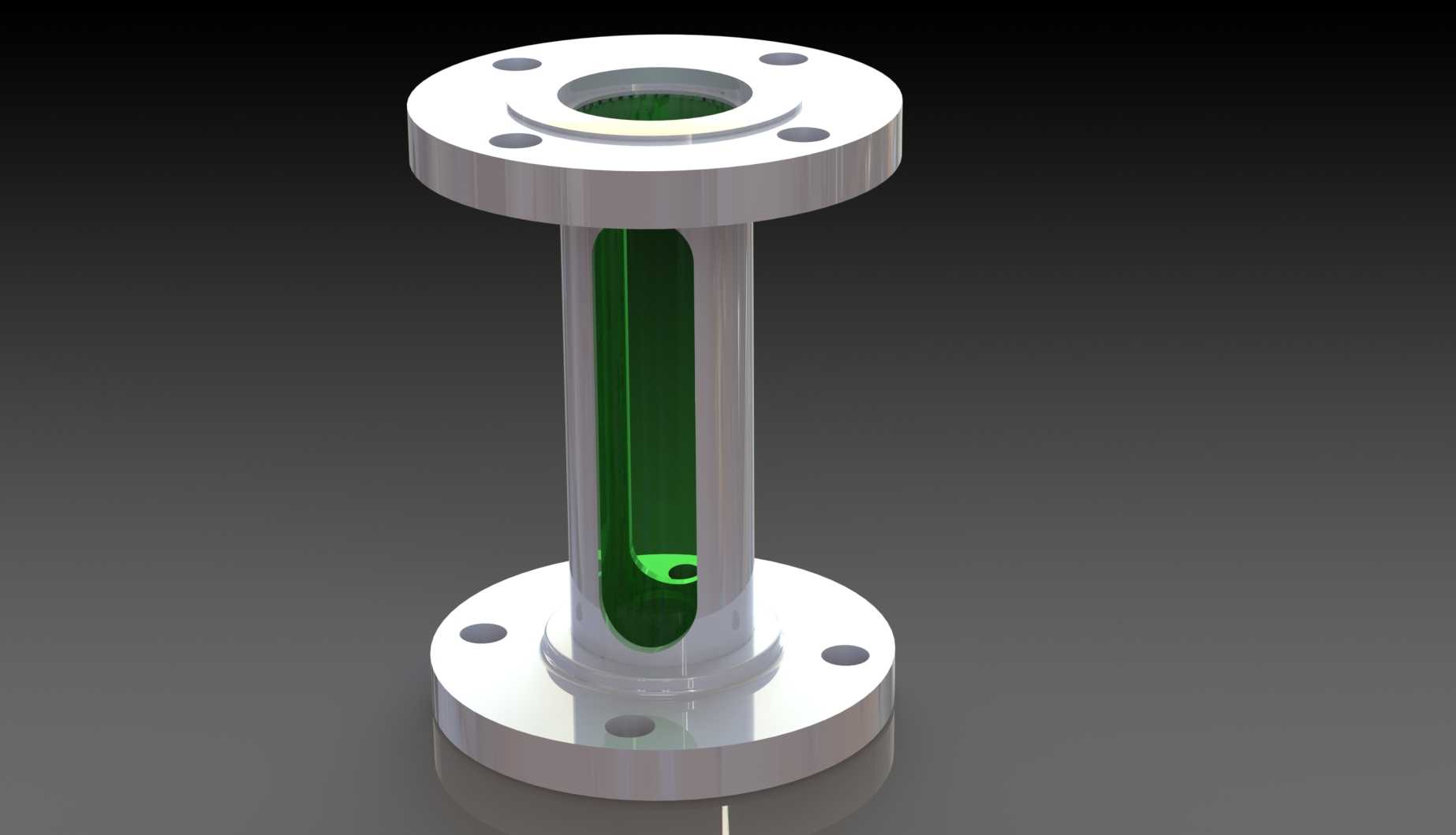

2寸法兰连接式管道视镜观察窗结构

　　该结构主要应用于各类工业流体输送管路系统中，可安装在化工、食品饮料、制药、水处理等行业的工艺管段上，用于实时观测管路内部流体的流动状态、介质颜色、浑浊度、液位情况以及是否存在杂质、气泡等异常，帮助运维人员直观判断管路运行工况，及时发现堵塞、泄漏、介质混合不均等问题，避免生产故障扩大。整体采用上下对称的法兰连接结构，两端法兰均为标准2寸法兰规格，法兰盘上均匀分布螺栓安装孔，可直接与同规格的管路法兰通过螺栓紧固对接，安装时无需额外加工转接件，适配现有标准管路的安装边界，法兰密封面可配合密封垫片实现管路的压力密封，满足常规低压流体输送的密封要求。中间筒体部分设置长条状透明观察区域，观察区域采用耐流体腐蚀的透明材质，

　　视野覆盖管路通径的主要纵向区间，可从侧面清晰观测管内介质的流动全过程，筒体与两端法兰采用一体化刚性连接结构，保证整体结构的同轴度与结构强度，避免管路振动导致的结构变形或密封失效。设计过程中优先考虑安装通用性与观测便利性，上下法兰的螺栓孔位置度严格匹配标准法兰的安装尺寸公差，保证现场安装时可顺利对位，不会出现孔位错位无法装配的问题；观察区域的宽度与长度经过合理规划，既保证足够的观测视野，又避免透明区域过大影响筒体整体的承压能力，筒体的流通通径与两端法兰的通径保持一致，无缩径结构，不会额外增加管路的流体阻力，避免对管内流体的流动状态造成干扰。结构整体外形为竖直圆柱状，上下法兰外径一致，中间筒体直径略小于法兰盘外径，整体结构紧凑，

　　占用管路安装空间小，可适配水平、竖直等不同走向的管段安装需求，安装后不会与周边管路、支架产生干涉。透明观察区域与金属筒体的连接部位采用密封结构设计，可防止介质从观察窗接缝处渗漏，同时该结构可承受管路常规工作温度与压力，适配多数常规工业流体的观测需求，在需要可视化监控管路内部工况的工艺段，该结构可替代无观测功能的普通管段，无需改动原有管路的整体布局，替换安装便捷，日常运维时可直接通过观察窗判断工况，无需拆卸管路即可掌握内部介质状态，大幅降低管路巡检的工作量，提升工艺运行的可控性。
