带移动脚轮的简易造粒机槽结构设计

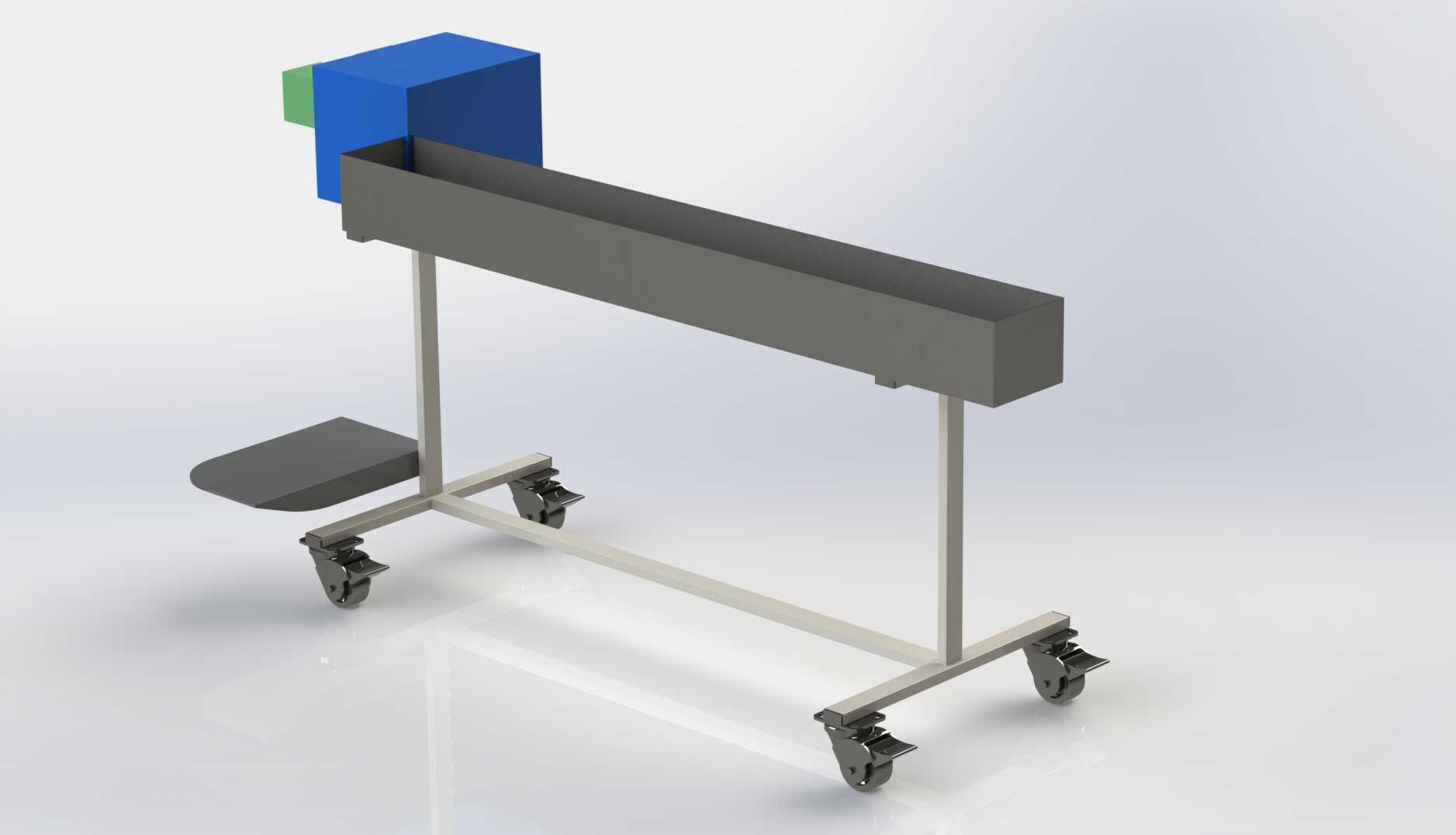

　　该造粒机槽主要配套小型挤出造粒生产线使用，常见于实验室配方研发、小批量塑料改性试产、边角料回收造粒等场景，作为造粒环节的承接导流部件，承接从挤出模头输出的料条，将其平稳导向后续冷却、切粒工序，避免高温料条垂落弯折、粘连，保障料条输送的连续性。整体采用落地移动式结构设计，底部机架由标准矩形钢管焊接成型，框架底部四角安装万向带刹脚轮，可根据生产线布局灵活调整工位位置，踩下刹车即可锁定设备位置，无需额外打膨胀螺栓固定，适配小车间多工位轮换、实验室频繁调整设备布局的使用需求。料槽主体采用长条形敞口槽型结构，槽体截面为矩形，内壁做顺滑过渡处理，无凸起棱角，避免料条输送过程中被刮蹭拉断，槽体长度根据常规小产能造粒线的冷却段预留长度设计，

　　可同时承接多根并行料条，槽体通过两根垂直布置的方钢支撑腿与底部机架连接，支撑腿与槽体、机架之间采用满焊连接，保障整体结构刚性，满载料条时不会出现晃动变形。槽体进料端预留与挤出模头对接的安装空间，可根据不同模头的出料高度微调支撑腿的固定位置，适配不同型号的小型挤出机出料高度，进料端一侧设置的驱动安装位，可配套加装小型导料辊或风冷装置，无需额外打孔改造支架。机架一侧延伸出的脚踏板结构，采用花纹钢板弯折成型，表面做防滑处理，可供操作人员站立操作设备、调整模头出料状态，脚踏板与机架焊接为整体，承重可满足单人站立作业需求，不会出现弯折变形。整体结构无复杂传动部件，维护清理十分便捷，日常生产结束后可直接擦拭槽体内壁残留的料屑，

　　脚轮采用标准工业万向脚轮，损坏后可直接替换同规格标准件，无需定制加工。设计过程中优先考虑小场景使用的灵活性，摒弃了大型造粒线固定料槽的笨重结构，在保障结构强度满足使用需求的前提下，尽可能简化框架结构，减少不必要的冗余支撑，降低整体自重，单人即可推动设备移位，同时各部件均采用常见标准型材加工，加工难度低，普通机加工车间即可完成制作，无需专用模具或特殊加工工艺。
