结构件焊接用型材轮廓设计

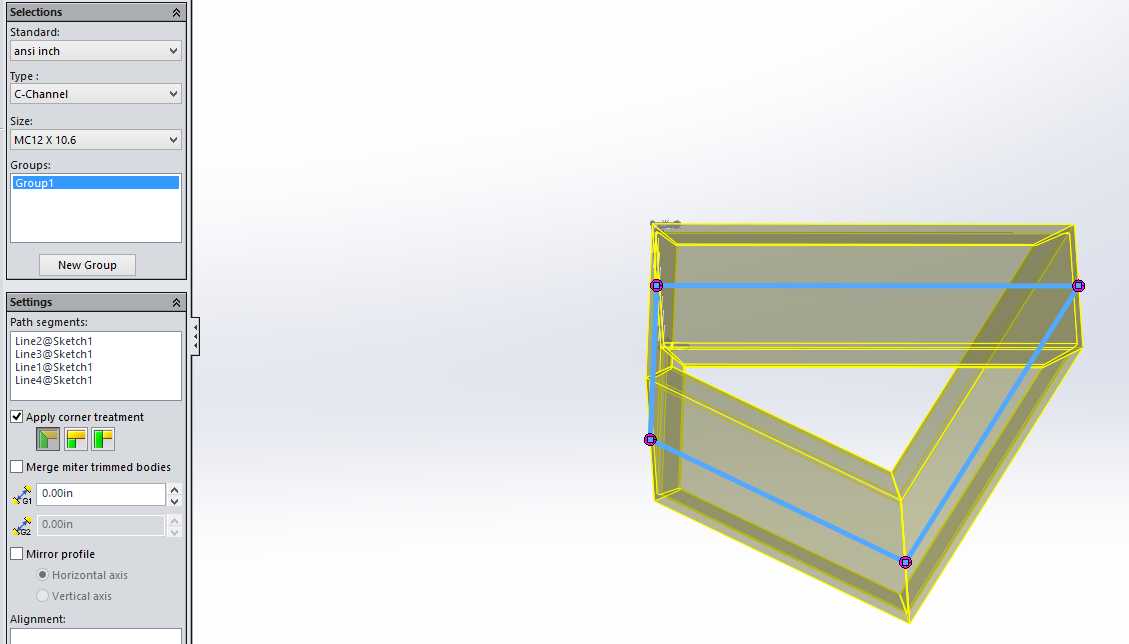

　　在非标设备机架、工业防护栏、输送线支撑框架这类结构件的焊接生产环节，很多工程师都会遇到焊件轮廓库不全的问题，尤其是不同标准的C型槽钢类型材，自带库的轮廓往往匹配不上实际采购的型材截面，导致焊件生成时需要反复手动修截面，拖慢整体出图效率。这套型材轮廓就是针对这类场景做的补充，适配结构件焊接模块的轮廓调用逻辑，导入对应路径后就能直接在焊件生成时选中使用，不用再从零开始绘制截面草图。从实际使用场景来看，这类C型槽钢型材常被用在轻型设备的机架主支撑、电气柜安装横梁、小型输送线的侧边框架上，相比方管它自带安装卡槽，后期走线管、装附件板的时候不用额外焊接安装座，能减少不少后续焊接工序的工作量。设计这套轮廓的时候，

　　是严格对照英制C型钢的实际截面参数做的，草图完全约束，截面的形心位置、壁厚过渡、圆角参数都和实际型材的截面尺寸保持一致，生成焊件的时候能自动带出正确的型材切割长度、端头斜切角度，不会出现轮廓偏移导致的构件干涉问题。做结构设计的时候要注意，这类型材的安装边界要预留出卡槽的凸起尺寸，两根型材垂直拼接的时候，要提前算好端头切口的让位尺寸，避免装配时出现卡槽顶住相邻构件的问题。另外这套轮廓做了分组归类，调用的时候能直接在型材列表里找到对应规格，不用在混杂的轮廓里翻找，对于经常做英制标准设备的结构工程师来说，能省掉不少重复绘制截面的时间。实际生产中，用这套轮廓生成的焊件切割清单，能直接提取到正确的截面参数，下料的时候不用再手动核对型材规格，

　　减少下料出错的概率。在做框架类结构的受力校核时，因为轮廓的截面惯性矩、截面面积参数都和实际型材一致，有限元分析的时候不用再额外修正截面属性，能直接调用模型做受力仿真，校核框架的承重、抗变形能力是否满足工况要求。平时做设备改型的时候，如果需要更换不同规格的C型槽钢，直接在焊件轮廓里切换对应规格就能自动更新整个构件的模型，不用逐个修改草图，大幅提升改型的效率。
