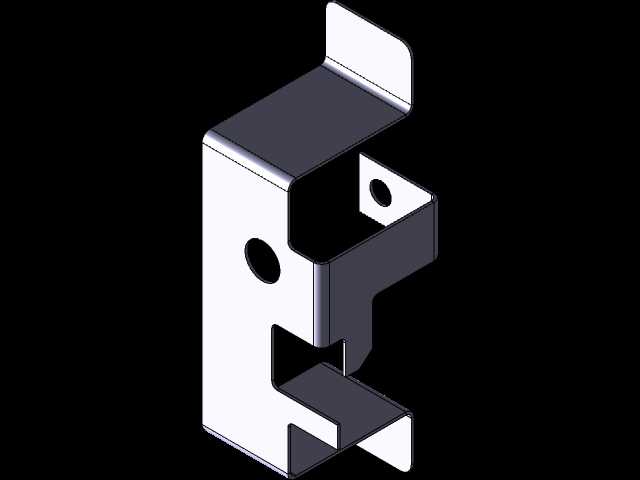

钣金折弯式夹持器金属固定夹板结构

　　这类金属夹板属于夹持器的核心承载构件，多应用在工业生产线的工件定位、工装夹具的快速装夹场景中，也可作为小型设备内部的线束、管路固定支架使用，在轻工装配、电子元件加工、仓储物料限位等场景都能见到同结构构件的应用。从结构设计来看，整体采用单块钣金板材经多道折弯工序成型，没有额外的焊接拼接结构，既减少了加工工序的累计误差，也能保证构件整体的结构强度，避免焊接位置出现应力集中导致的断裂变形问题。构件上预留的两个圆形安装孔，分别对应不同的安装固定需求，靠上的小孔可用于穿装定位销或者小规格紧固螺丝，实现夹板与安装基座的精准定位，靠下的大孔可用于穿装锁紧螺栓，或者作为夹持动作的铰接转轴过孔，适配不同的安装连接方式。折弯形成的多段折边，

　　一方面提升了薄板构件的整体刚性，避免薄金属板在受力时出现翘曲变形，另一方面折边形成的卡槽结构，可直接与被夹持工件的侧边轮廓贴合，无需额外加装防滑垫层就能实现稳定的限位夹持，针对厚度在1到3毫米之间的金属板材、硬质塑料件都能实现可靠夹持。设计时需要重点控制各段折弯边的尺寸公差，尤其是卡槽位置的开口宽度，要保证与被夹持件的厚度公差匹配，间隙过大会导致夹持晃动，间隙过小则会出现装卡困难甚至无法装入的问题。安装边界方面，构件整体为垂直安装布局，背部的平直折边完全贴合安装基座的平面，安装时不需要额外加工复杂的适配槽位，仅需在基座对应位置加工两个螺纹孔或者光孔即可完成固定，整体占用的安装空间较小，适合在紧凑的工装布局中使用。在实际使用过程中，

　　这类夹板的受力方向主要沿垂直于安装面的方向，折弯处的圆角半径经过合理设计，既不会因为圆角过小导致折弯处出现裂纹，也不会因为圆角过大导致卡槽与工件贴合不严，长期反复夹持作业下也能保持结构尺寸的稳定性，不会出现永久性的塑性变形。
