汽车座椅用弯折式金属座垫导轨结构

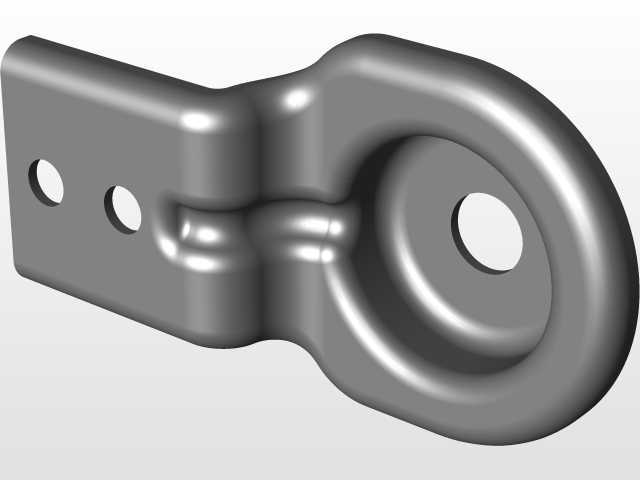

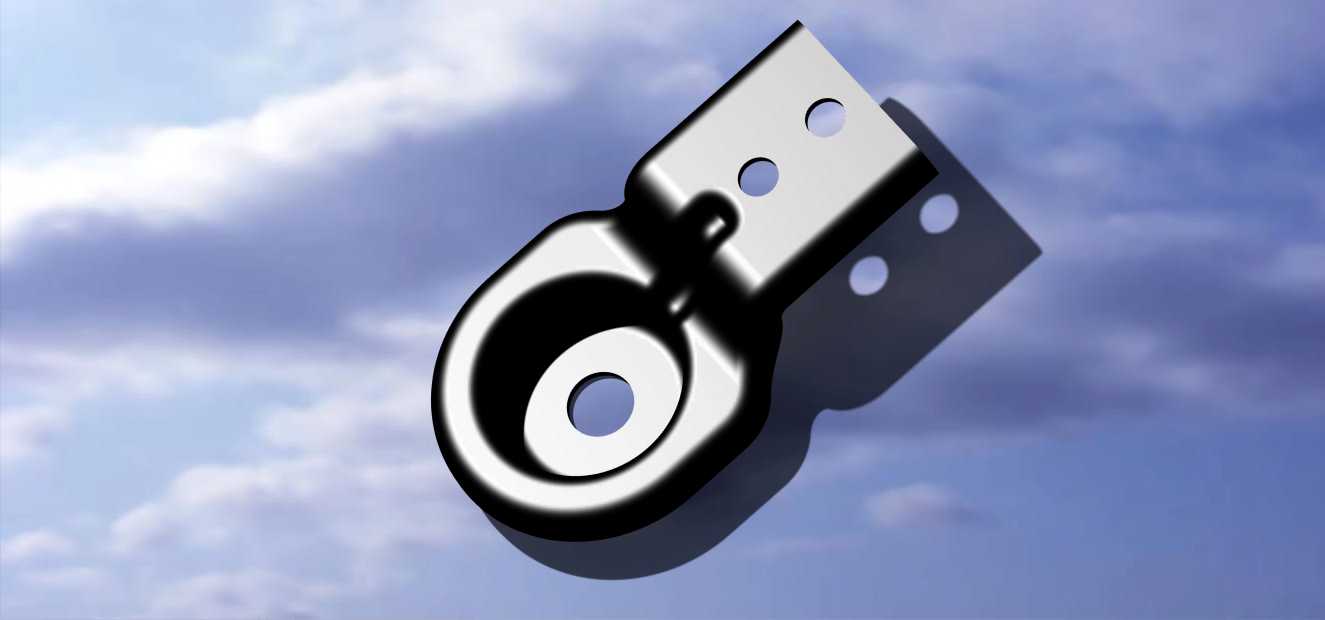

　　这款座垫导轨属于汽车座椅系统的核心连接支撑构件，主要应用于乘用车、商用车的驾驶员与乘客座椅底部安装场景，承担座椅座垫与座椅滑轨、车身地板之间的连接传力作用，日常使用中需要传递座垫承载的人体重量，同时在车辆加减速、过弯、颠簸工况下承受横向、纵向的交变载荷，还要在碰撞场景下配合座椅锁止机构传递冲击力，避免座椅出现移位失效。从结构设计来看，构件采用一体化冲压弯折成型工艺，整体分为平直安装段与环形铰接段两个功能区域，平直段上开设两个等径圆形安装孔，孔位间距经过匹配座椅底部安装点的位置公差设计，可直接通过螺栓与座垫骨架的底部横梁完成锁固，安装面做了平面度管控，避免装配后出现应力集中导致的连接松动。环形铰接段的卷圆结构是核心功能部位，

　　内孔尺寸匹配座椅滑轨的铰接销轴直径，卷圆部位的壁厚经过强度校核，在承受反复铰接转动的磨损同时，能够满足垂直方向的承载要求，弯折过渡区域采用大圆弧过渡设计，避免冲压过程中出现材料开裂，同时消除应力集中点，提升构件的疲劳寿命。设计过程中优先考虑了安装边界的适配性，平直段的宽度与长度匹配常规乘用车座椅底部的安装空间，不会与座椅下方的线束、通风管路、调节机构产生运动干涉，环形段的外圆轮廓做了收边处理，避免装配过程中划伤周边的线束护套或者内饰面料。构件的整体厚度根据承载等级选定，材料采用常用的汽车结构用冷轧钢板，表面处理可根据整车防腐要求选择电泳或者镀锌工艺，适配不同车型的防腐等级要求。在实际装配场景中，该构件不需要额外的焊接工序，

　　全部通过螺栓连接完成装配，能够有效降低座椅总成的装配工时，同时后期维修更换时拆卸便捷，不需要破坏周边的座椅结构。铰接部位的配合间隙经过公差匹配，既保证座椅前后调节时的转动顺畅度，又不会因间隙过大产生座椅旷量、异响等问题，平直段的两个安装孔周边做了轻微的沉台设计，能够让螺栓头完全沉入沉台内，避免螺栓头突出干涉座垫发泡层的安装，保证座垫安装后的平面度，提升乘坐舒适性。
