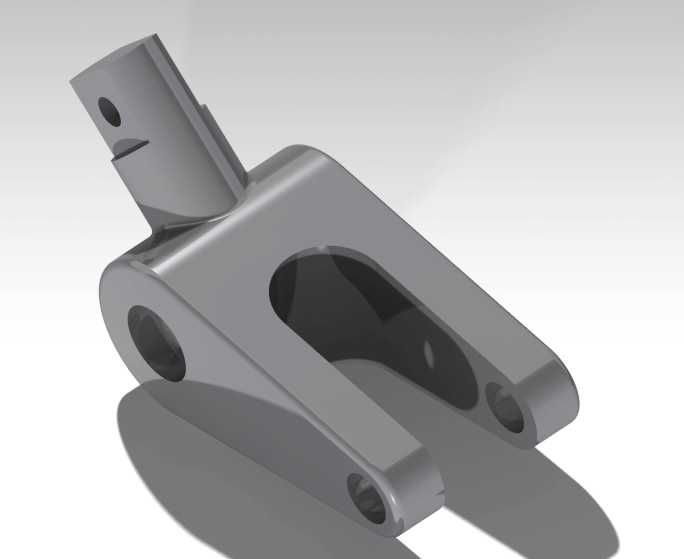

手动变速器换挡拨叉结构三维设计

　　换挡拨叉作为手动变速器换挡执行机构的核心受力零件，主要应用于乘用车辆、商用车、工程作业机械的手动变速箱、分动箱内部，负责在驾驶员操作换挡杆时，将换挡摇臂传递的横向推力转化为同步器齿套的轴向位移，实现不同挡位齿轮的啮合切换，完成传动比的切换动作。该零件的设计首先围绕受力工况展开，拨叉的叉脚部位直接与同步器齿套的环形槽配合，换挡过程中叉脚需要承受轴向推力，同时在挡位结合后，要承受齿轮啮合带来的径向窜动载荷，因此叉脚的两个弧形工作面做了等厚设计，与齿套环槽的配合间隙控制在合理范围，既避免换挡卡滞，又防止间隙过大导致的换挡松旷、脱挡问题。上部的杆状安装端用于连接换挡摇臂的销轴，销孔的位置精度直接决定换挡行程的准确性，

　　设计时将销孔轴线与叉脚对称面的位置度公差控制在较高等级，避免换挡时出现拨叉偏载，导致同步器磨损加剧。整体结构采用叉形悬臂布局，主体连接臂做了镂空减重设计，在保证结构刚度的前提下降低零件自身重量，减少换挡操作的阻力，同时镂空结构可以容纳变速器内的润滑油，在工作过程中对配合面形成持续润滑，降低滑动摩擦带来的磨损。安装边界方面，拨叉的叉脚开口尺寸匹配对应型号同步器齿套的环槽外径，上部安装杆的直径适配换挡摇臂的安装孔尺寸，销孔直径匹配标准换挡销轴，零件的整体轴向宽度适配变速器内部换挡机构的安装空间，不会与相邻挡位的齿轮、拨叉产生运动干涉。从结构强度角度考虑，拨叉的转角位置都做了圆弧过渡处理，避免应力集中导致的零件断裂，

　　叉脚的工作面做了表面强化处理的结构预留，能够承受高频次换挡带来的摩擦损耗，零件的重心位于安装销轴的轴线上，换挡过程中不会出现额外的偏转力矩，保证换挡动作平顺。在实际装配场景中，该拨叉安装在变速器的换挡轴上，叉脚卡入同步器齿套环槽，上部通过销轴与换挡摇臂连接，当驾驶员推动换挡杆时，摇臂带动拨叉沿换挡轴轴向滑动，推动同步器齿套与目标挡位的结合齿圈啮合，完成动力传递路径的切换，设计时充分考虑了换挡行程的匹配，拨叉的轴向滑动距离对应同步器齿套的全行程，既保证挡位结合到位，又避免超行程导致的零件撞击损坏。
