带堆焊结构的钣金承托支架

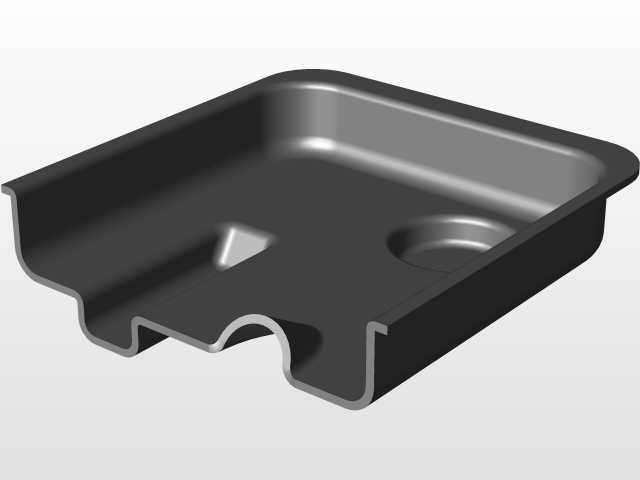

　　这类带堆焊结构的钣金承托支架，多应用在中小型机电设备的内部走线、小型功能模块承托场景中，也可作为生产线旁工位器具的局部承托单元使用，日常工况下需要承接重量在5kg以内的小型元器件、线束接头或者工装辅具，部分场景下会接触到少量切削液飞溅、工位工具剐蹭的情况，因此局部堆焊的位置正是对应长期受摩擦、易出现应力磨损的区域。从结构设计来看，整体采用一体冲压折弯成型的工艺路线，基材选用常用的冷轧低碳钢板，折弯边的翻边高度经过核算，既保证了整体的结构刚性，避免承托重物时出现盆体中部塌陷变形，也预留了足够的安装避让空间，边缘的卷边处理能够消除钣金剪切后的锐边，防止装配和日常维护时划伤操作人员。底部的异形缺口是对应安装位置的凸台结构做的避让设计，

　　能够让支架完全贴合安装基面，不会出现装配间隙导致的晃动问题，盆体内侧的圆形沉台和凸起定位结构，是为了固定对应配套的小型功能件，不需要额外加装定位块，直接通过沉台限位就能避免放置的物件出现滑移，减少装配时的调整工作量。堆焊区域设置在支架边缘受冲击频次最高的位置，通过堆焊提升局部的耐磨性能，不需要整体采用耐磨钢材，能够在控制材料成本的前提下，大幅提升构件的实际使用寿命。安装边界上，支架的四个角预留了隐形的安装点位，可采用M4规格的自攻螺丝或者抽芯铆钉完成固定，整体安装后突出基面的高度不超过30mm，不会占用过多的设备内部空间，折弯处的圆角半径统一按照板材厚度的1.5倍设置，避免冲压成型时出现折弯开裂的问题，同时也能减少应力集中，

　　在长期受交变载荷的工况下降低焊缝和折弯处的开裂风险。建模过程中需要重点关注折弯扣除值的准确设置，保证展开后的下料尺寸精度，堆焊区域的凸起高度控制在1.5mm以内，避免影响放置物件的平面度，内侧的定位凸起和沉台的同轴度公差控制在0.2mm以内，保证配套零件能够顺利装配到位，不会出现卡滞问题。
