剖视结构离心泵流体输送设备设计

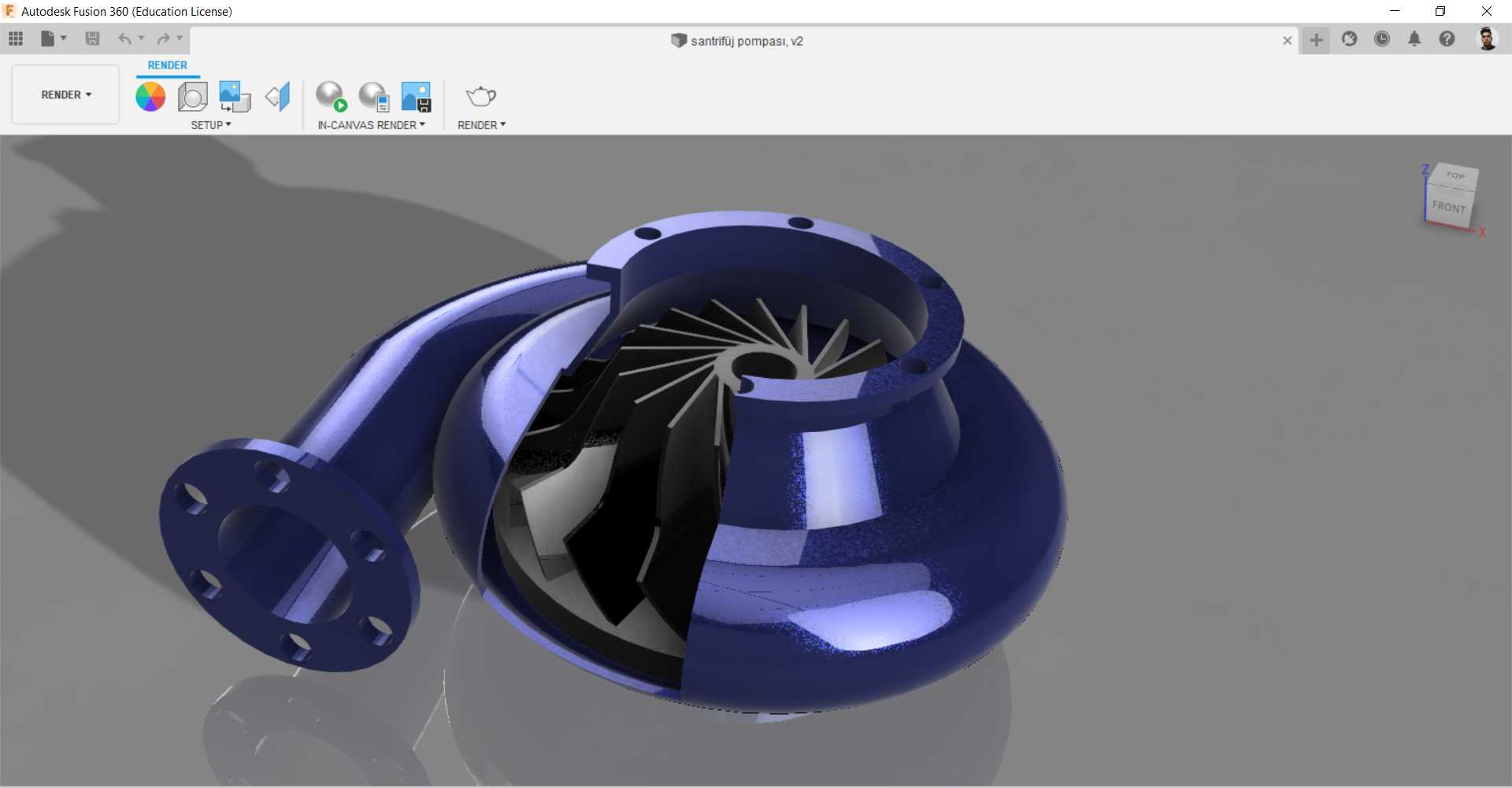

　　这款离心泵的三维结构采用半剖视呈现，能直观看到内部叶轮与蜗壳流道的匹配关系，在市政供水、暖通循环、化工介质输送、农田排灌等场景中，这类离心泵是核心流体输送单元，负责为管路内的液态介质提供压能与动能，克服沿程阻力与高程差完成介质输送。从设计逻辑来看，建模时优先匹配水力性能要求，叶轮的叶片数、叶片出口安装角、流道宽度都经过水力参数校核，保证介质在叶轮内获得足够能量的同时，减少水力冲击损失；蜗壳型线采用等速度矩法设计，流道截面从隔舌位置开始沿周向逐步扩大，能将叶轮甩出的高速介质平稳汇集，逐步将动能转化为压能，降低蜗壳内的湍流损失。进出口均采用法兰连接结构，法兰盘上的螺栓孔位置、孔径、密封面形式都符合管路连接的通用标准，

　　安装时可直接与同公称通径的管路法兰对接，密封面预留的密封件安装槽能保证连接后的承压密封性能，避免介质泄漏。安装边界方面，泵体的进出口中心距、底座安装孔位间距、泵轴中心高度都预留了与标准电机、联轴器的匹配尺寸，现场安装时无需额外加工转接件，可直接完成泵组的同轴度找正与固定。结构上泵壳采用螺旋形蜗室设计，壁厚均匀过渡，既满足承压工况下的强度要求，也避免铸造过程中出现壁厚差过大导致的缩孔缺陷；叶轮采用后弯式叶片设计，相比前弯叶片运行效率更高，轴功率随流量增大的上升趋势更平缓，能避免电机过载工况出现。泵的进口采用轴向直入结构，能保证介质平稳进入叶轮吸入口，降低进口流速不均带来的气蚀风险，出口沿蜗壳切线方向布置，减少介质转向带来的局部阻力损失。建模过程中对过流部件的所有棱角都做了圆角过渡处理，既符合实际铸造工艺的圆角要求，也能减少介质在流道内的局部涡流损失，提升泵的整体运行效率。
