流体管路用流量三通结构设计

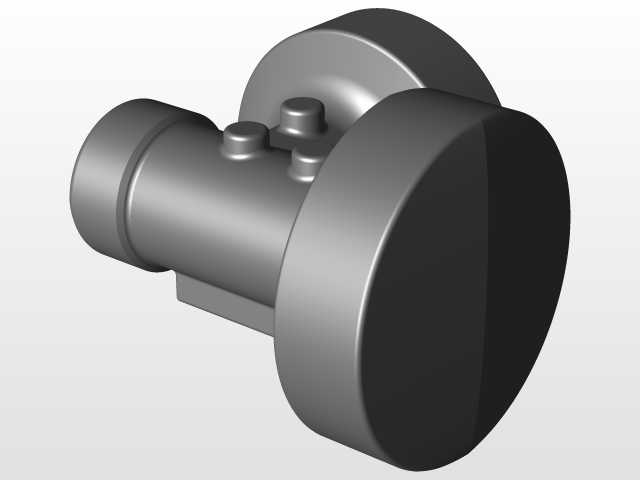

　　在流体输送管网的支路分流、流量调控场景中，这类三通构件是管路系统里实现介质流向切换、支路流量分配的核心连接件，常应用在工业给排水、化工介质输送、暖通循环管路、小型液压动力回路等场景中，承担着主路与支路介质的导通、分流功能，可根据管路布局需求实现单路输入双路输出或者双路输入单路汇流的介质传输需求。从结构设计来看，该构件主体采用等径主通路搭配侧部凸台结构的布局，主通路为两端带法兰连接端的直通式管体，侧部的三个柱状凸台为流量调控组件的安装位，可适配阀芯、流量检测探头或者节流调节件的安装，实现对支路流量的精准管控，避免支路流量波动对整个管路系统压力稳定性造成影响。设计过程中优先考虑了管路安装的同轴度要求，

　　主通路两端的法兰端面做了平行度公差约束，保证与对接管路法兰连接时无偏载，密封面贴合均匀，减少介质泄漏风险；侧部安装凸台的内孔与主通路的贯通位置做了圆弧过渡处理，避免介质流经时产生紊流、压损过大的问题，同时减少介质中杂质在转角位置的淤积，降低管路堵塞的概率。从安装边界来看，主通路的法兰外径、管体通径均匹配常规工业管路的标准连接尺寸，可直接与同通径的法兰式管路配件对接，无需额外加工过渡接头；侧部凸台的安装孔位采用统一的螺纹规格，适配市面上常规的流量调节、检测类标准配件，降低现场安装的配件选型成本。整体结构采用一体化铸造成型后再做机加工的工艺路径，主体壁厚根据管路额定工作压力做了等强度设计，法兰连接位置做了局部加厚处理，

　　抵消螺栓预紧力产生的局部应力，避免长期受压后出现连接面变形渗漏的问题；管体外壁与法兰衔接位置做了圆角过渡，减少应力集中点，提升构件在压力波动工况下的结构疲劳寿命。在实际选型应用中，该类三通构件可根据输送介质的特性匹配不同的材质，输送普通水介质可采用铸铁材质做防腐涂层处理，输送腐蚀性化工介质则可适配不锈钢或者工程塑料材质，满足不同工况下的耐腐、耐压需求。
